Karboksimetil selüloz (carboxymethyl cellulose, CMC), selüloz zincirindeki bazı hidroksil gruplarının karboksimetil gruplarıyla değiştirilmesiyle elde edilen, suda çözünebilen kimyasal olarak modifiye edilmiş bir selüloz eteridir. Bu çalışma, ikame derecesi 0,7 olan CMC'nin selülolitik bakteri Cellulomonas flavigena tarafından nasıl parçalandığını; polimer viskozitesi ve molekül ağırlığındaki değişimleri bakteriyel büyüme ve hücre dışı selülaz aktivitesiyle birlikte izleyerek araştırmıştır. Deneylerde CMC ilk 24 saatte hızla depolimerize olmuş, çözeltinin viskozitesi 7 mPa·s'nin üzerindeki başlangıç düzeyinden yaklaşık 1,6 mPa·s'ye düşmüş ve ağırlıkça ortalama molekül ağırlığı yaklaşık 250–280 kDa düzeyinden yaklaşık 50–60 kDa aralığına gerilemiştir. Buna karşın 24–48 saat arasında ileri parçalanma sınırlı kalmış ve analizler geride yüksek molekül ağırlıklı ara polimer parçalarının bulunduğunu göstermiştir. Bu nedenle çalışma, polimer zincirinin kısalmasını gösteren depolimerizasyonun tam biyobozunma veya mineralizasyonla eş anlamlı olmadığını ortaya koymaktadır.

CMC'nin varlığı C. flavigena'nın selülaz salgısını özellikle ilk 24 saatte artırmış, fakat bu yanıt 48 saate gelindiğinde azalmıştır. Havadaki mikroorganizmalardan elde edilen Bacillus spp. ile oluşturulan ortak kültür daha fazla biyokütle ve daha yüksek selülaz aktivitesi üretmesine rağmen CMC molekül ağırlığını C. flavigena tek kültürünün ulaştığı seviyenin ötesinde azaltmamıştır. Sonuç, yalnızca toplam mikrobiyal büyümenin veya toplam ölçülen selülaz aktivitesinin artırılmasının kimyasal olarak ikame edilmiş CMC parçalarının ileri bozunması için yeterli olmadığını göstermektedir.

Suda çözünen selüloz türevlerinde temel sorun

Selüloz doğal olarak oldukça kristalin ve suda az çözünen bir polisakkarittir. Hidroksil gruplarına hidrofilik kimyasal gruplar eklenmesi, selülozu suda çözünebilir türevlere dönüştürebilir. Metil selüloz, hidroksipropil metil selüloz ve karboksimetil selüloz bu sınıfın örnekleridir. Söz konusu kimyasal değişiklikler malzemenin çözünürlük ve kullanım özelliklerini geliştirirken, doğal selüloz omurgasının mikroorganizmalar tarafından parçalanma biçimini de değiştirebilir.

CMC'de iki farklı yapısal bağlantının ayırt edilmesi önemlidir. Birincisi, anhidroglikoz birimlerini selüloz omurgası boyunca birbirine bağlayan β-1,4-glikozidik bağlardır. İkincisi ise karboksimetil ikame gruplarını glikoz birimlerindeki hidroksil gruplarına bağlayan eter bağlantılarıdır. Endoglukanazlar, ekzoglukanazlar ve β-glukozidazlar gibi selülolitik enzimler esas olarak polisakkarit omurgasındaki glikozidik bağları hedefler. Ancak karboksimetil ikamesi enzimin erişebileceği bölgeleri azaltabilir ve daha dirençli ara ürünlerin ortaya çıkmasına neden olabilir.

Depolimerizasyon ile mineralizasyon arasındaki fark nedir?

Depolimerizasyon, uzun bir polimer zincirinin daha kısa polimer veya oligomer parçalarına ayrılmasıdır; mineralizasyon ise organik karbonun mikroorganizmalar ve diğer süreçler aracılığıyla son ürünlere, örneğin CO₂ ve H₂O'ya kadar dönüştürülmesini ifade eder. Bu çalışmada CMC'nin viskozitesi ve molekül ağırlığı güçlü biçimde azalmış olmasına rağmen kalan polimer sinyalinin büyük ölçüde korunması ve parçaların hücreler tarafından sürdürülebilir biçimde tüketilmemesi, depolimerizasyon gerçekleşirken tam mineralizasyonun gösterilemediğini ortaya koymuştur.

Araştırmanın literatürde kapatmaya çalıştığı boşluk

Polimer biyobozunması çoğu çalışmada yalnızca tek bir açıdan değerlendirilebilir: molekül ağırlığı veya viskozite gibi fizikokimyasal özellikler ölçülür ya da CO₂ oluşumu, hücre büyümesi veya enzim aktivitesi gibi biyolojik çıktılardan biri izlenir. Bu çalışma ise polimerin fiziksel ve moleküler değişimini, mikroorganizmanın büyümesi ve enzimatik yanıtıyla aynı deneysel sistem içinde ilişkilendirmeyi amaçlamıştır.

Araştırmacılar ayrıca besin ortamının ve ikinci bir mikrobiyal grubun bozunma sürecini değiştirip değiştirmediğini sorgulamıştır. Bunun için C. flavigena hem tek başına hem de havadan elde edilen Bacillus spp. ile birlikte, minimal ve organik olmak üzere iki farklı besiyerinde incelenmiştir.

Çalışmada kullanılan CMC

Deneylerde başlangıç molekül ağırlığı yaklaşık 250 kDa ve ikame derecesi 0,7 olan CMC kullanılmıştır. Polimer önce otoklavlanmış deiyonize suda %1 w/v stok çözelti olarak hazırlanmış ve oda sıcaklığında 48 saat nazik manyetik karıştırmayla çözündürülmüştür. Kültür deneylerindeki çalışma konsantrasyonu %0,5 w/v olarak ayarlanmıştır.

İkame derecesi, selüloz omurgasındaki glikoz birimlerinin hidroksil gruplarının ne ölçüde kimyasal olarak değiştirilmiş olduğunu tanımlar. Bu deneyde kullanılan DS 0,7 değerindeki CMC'de karboksimetil grupları, selülazın kesebileceği ardışık glikozidik bağ bölgelerini kesintiye uğratabilen yapısal engeller oluşturur.

Mikroorganizma sistemi

Ana model organizma Cellulomonas flavigena ATCC 482'dir. Bu bakteri selüloz ve selüloz türevlerini parçalayabilen hücre dışı selülolitik enzimler üretir. İkinci mikrobiyal bileşen olarak, besiyerinin kısa süre havaya açık bırakılmasıyla elde edilen havadan kaynaklı Bacillus spp. kullanılmıştır.

Aktif başlangıç kültürleri 37 °C'de, 120 rpm çalkalama altında yaklaşık 72–96 saat büyütülmüştür. Deneylerde hem tek kültürler hem C. flavigena + Bacillus spp. ortak kültürü kullanılmıştır.

Minimal ve organik ortam neden birlikte kullanıldı?

Minimal ortam temel tuzları sağlarken CMC'nin bakteriler için başlıca karbon kaynağı olmasını sağlayacak şekilde tasarlanmıştır. Organik ortam ise maya özütü ve ek besin bileşenleri içerdiği için mikroorganizmaların genel büyümesini ve enzim üretimini destekleyen daha zengin bir çevre sunmuştur. Böylece CMC parçalanmasının yalnız polimer yapısına mı yoksa genel besin durumuna da mı bağlı olduğu değerlendirilebilmiştir.

Organik ortamın 2× stok çözeltisi litre başına 4 g maya özütü, 10 g KH₂PO₄ ve 2 g (NH₄)₂SO₄ içermiş ve pH 7,1'e ayarlanmıştır. Fosfat tamponlu minimal ortamın pH değeri ise otoklavlama öncesinde 7,2 olarak ayarlanmıştır.

Çalışmanın Yöntemi ve Bulguları

Deney düzeni

Tek kültür deneylerinde yaklaşık OD₆₀₀ = 0,3 düzeyindeki C. flavigena veya yaklaşık OD₆₀₀ = 1 düzeyindeki Bacillus spp. inokulumundan 1 mL, 50 mL besiyerine eklenmiştir. Ortam %0,5 w/v CMC içermiş ve kültürler 250 mL baffled flasklarda yürütülmüştür. Ortak kültürde her iki inokulumdan 1'er mL kullanılarak toplam hacim 52 mL olmuştur. Tüm kültürler aerobik olarak 37 °C ve 120 rpm'de inkübe edilmiştir.

Optik yoğunluk, selülaz aktivitesi ve viskozite 24 ve 48 saatte ölçülmüş; molekül ağırlığı analizi 48. saatte gerçekleştirilmiştir. CMC içermeyen aynı besiyerleri negatif kontrol olarak kullanılmıştır.

Selülaz aktivitesi nasıl ölçüldü?

Kültür süpernatantlarındaki aktif selülaz miktarı floresan tabanlı bir test kitiyle ölçülmüştür. Resorufin cellobioside (Res-CB) hidrolizi 530 nm uyarma ve 595 nm emisyon dalga boylarında, Tecan Infinite 200 PRO mikroplaka okuyucusunda 37 °C'de takip edilmiştir. Kinetik eğriler doğrusal bir gecikme fazı içeren üstel modele uydurulmuş ve elde edilen hız sabiti aktif selülazın nicel göstergesi olarak kullanılmıştır.

Polimer zincirinin değişimi nasıl ölçüldü?

Viskozite, TA Instruments HR-20 reometresinde 20 mm çaplı ve 2° açılı paslanmaz çelik koni kullanılarak 25,0 ± 0,5 °C'de ölçülmüştür. Molekül ağırlığının belirlenmesinde boyut dışlama kromatografisi (size exclusion chromatography, SEC) ve iki boyutlu sıvı kromatografisi (2D-LC) kullanılmıştır.

SEC öncesinde kültür örnekleri santrifüjlenmiş, süpernatanta 10 mM son konsantrasyonda HgCl₂ eklenmiş ve devam eden enzimatik aktiviteyi durdurmak amacıyla örnekler 90 °C'de ısıtılmıştır. SEC'de iki Agilent PL aquagel-OH mixed-H kolonu kullanılmış; hareketli faz 200 mM NaNO₃ ve 10 mM NaH₂PO₄ içermiş ve pH 7 olarak tutulmuştur. Molekül ağırlıkları PEG/PEO kalibrasyon standardına göre belirlenmiştir. 2D-LC sisteminin ikinci boyutunda Agilent Poroshell Aq-C18 ters faz kolonu ve ELSD dedeksiyonu kullanılmıştır.

Mikrobiyal kimlik doğrulaması

Kültür DNA'sı DNeasy PowerWater Pro Kit ile izole edilmiş ve 16S rRNA geninin V3–V4 bölgeleri 341F ve 806R primerleriyle hedeflenmiştir. Dizileme Illumina MiSeq üzerinde PE 2×300 bp kimyasıyla gerçekleştirilmiştir. Ham diziler DADA2 iş akışıyla işlenmiş, amplikon dizi varyantlarının taksonomik sınıflandırması Silva 138.2 veritabanı ve seçili diziler için NLM Standard Nucleotide BLAST kullanılarak yapılmıştır. Aşağı akış analizleri phyloseq R paketiyle gerçekleştirilmiştir.

İstatistiksel değerlendirme

Tüm deneyler en az üç bağımsız tekrarla yürütülmüştür. İstatistiksel analiz GraphPad Prism ile yapılmıştır. Deney grupları arasındaki farklılıklar iki yönlü varyans analiziyle değerlendirilmiş; anlamlı ana etki veya etkileşim bulunduğunda grup çiftleri Tukey çoklu karşılaştırma testiyle incelenmiştir. Sonuçlar ortalama ± standart sapma olarak verilmiş ve kaynakta anlamlılık düzeyleri p > 0,05 için ns, p < 0,05 için *, p < 0,01 için **, p < 0,001 için *** ve p < 0,0001 için **** şeklinde gösterilmiştir.

CMC ilk 48 saatte nasıl değişti?

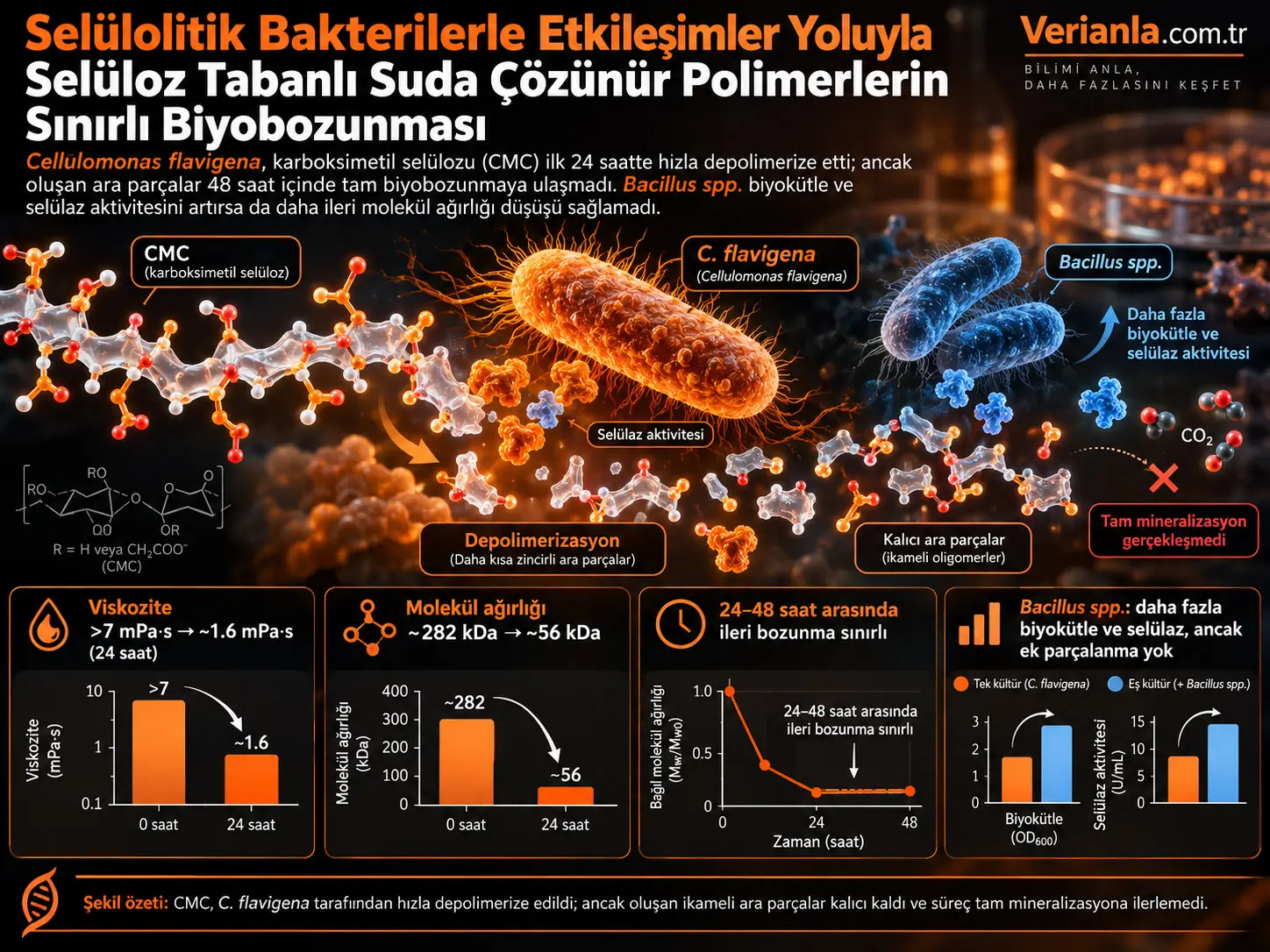

C. flavigena CMC'yi ilk 24 saat içinde hızla depolimerize etmiş, ancak bu güçlü başlangıç etkisinin ardından parçalanma büyük ölçüde plato yapmıştır. Minimal ve organik ortamlarda başlangıçta 7 mPa·s'nin üzerinde olan viskozite yaklaşık 1,6 mPa·s'ye düşmüş; 24 ile 48 saat arasında ek azalma sınırlı kalmıştır. Molekül ağırlığı da 48 saatte yaklaşık 50–60 kDa düzeyine gerilemiş, fakat kromatografik sinyalin korunması polimer karbonunun tamamen tüketilmediğini göstermiştir.

Viskozite ve molekül ağırlığı sonuçları

SEC kromatogramlarının entegre sinyal yoğunluğunun bakterili ve bakterisiz koşullarda benzer kalması, molekül zincirlerinin kısaldığını ancak toplam CMC materyalinin önemli bölümünün sistemde kaldığını düşündürmüştür. 2D-LC analizinde birinci boyuttaki tutunma zamanının daha geç değerlere kayması molekül ağırlığındaki düşüşle uyumludur. Buna karşılık ikinci boyuttaki tutunma davranışının büyük ölçüde değişmemesi, kalan parçaların ana polimerin kromatografik karakterini koruduğunu göstermiştir.

Bakteri büyümesi CMC tüketimini destekledi mi?

Minimal ortamda hücre yoğunluğu genel olarak düşük kalmıştır. CMC içeren kültürlerde 24. saatte küçük bir büyüme artışı görülmüş ancak 48. saatte bu fark kaybolmuştur. Organik ortamda hücre yoğunluğu minimal ortama göre daha yüksek olmakla birlikte CMC eklenmesi C. flavigena'nın büyümesini kontrol kültürlerinin üzerine sürdürülebilir biçimde çıkarmamıştır. Bu sonuç, CMC'nin incelenen koşullarda bakterinin uzun süreli ve önemli bir karbon kaynağı haline gelmediği yorumuyla uyumludur.

Selülaz yanıtı neden geçiciydi?

Minimal ortamda CMC, 24. saatte hücre dışı selülaz aktivitesini artırmıştır; 48. saatte ise CMC içeren ve içermeyen kültürler arasındaki fark anlamlı olmaktan çıkmıştır. Organik ortamda toplam selülaz aktivitesi minimal ortama göre daha yüksek olmuş ve CMC ilk 24 saatte ek bir artış oluşturmuş, ancak aktivite 48 saate gelindiğinde yeniden temel düzeye yaklaşmıştır.

Yazarların yorumuna göre erken dönemde erişilebilir β-1,4-glikozidik bağların parçalanması selülaz yanıtıyla birlikte ilerlemektedir. Bu erişilebilir bölgeler tükendiğinde ise karboksimetil ikameleri açısından daha zengin ve enzimatik olarak dirençli ara parçalar birikmektedir. Kaynak, hücrelerin CMC'yi ilk aşamada tam olarak hangi algılama mekanizmasıyla tanıdığını ise açık bir soru olarak bırakmaktadır.

Bacillus spp. tek başına ne yaptı?

Bacillus spp. minimal ortamda sınırlı büyüme göstermiş ve ölçülebilir selülaz salgısı saptanmamıştır. Organik ortamda büyüme daha iyi olmakla birlikte CMC'nin varlığı selülaz aktivitesini CMC'siz koşulun üzerine belirgin biçimde çıkarmamıştır.

48 saat sonunda Bacillus spp. minimal ortamda CMC'nin molekül ağırlığını 282 ± 8 kDa'dan 223 ± 9 kDa'ya, organik ortamda ise 265 ± 14 kDa'dan 133 ± 7 kDa'ya düşürmüştür. Bu depolimerizasyon, C. flavigena'nın tek başına oluşturduğu yaklaşık 50–60 kDa düzeyindeki parçalanmadan belirgin biçimde daha sınırlıdır.

Ortak kültür daha iyi sonuç verdi mi?

Ortak kültürde viskozite yine ilk 24 saatte 7 mPa·s'nin üzerindeki değerden yaklaşık 1,6 mPa·s'ye düşmüş ve 24–48 saat arasında belirgin bir ek azalma gerçekleşmemiştir. Buna karşılık ortak kültürün OD₆₀₀ değerleri genel olarak C. flavigena tek kültüründen daha yüksek bulunmuş ve selülaz aktivitesi bazı koşullarda tek kültürlerden yaklaşık bir büyüklük mertebesi daha yüksek olmuştur.

Daha yüksek selülaz aktivitesi neden daha fazla CMC parçalanması sağlamadı?

Çalışmanın verilerine göre toplam selülaz aktivitesinin veya biyokütlenin artması, CMC'nin yaklaşık 50–70 kDa düzeyindeki dirençli ara parçalarının daha ileri parçalanması için tek başına yeterli değildir. Ortak kültür daha fazla hücre ve daha yüksek selülaz aktivitesi oluşturmasına rağmen molekül ağırlığı C. flavigena tek kültürünün ulaştığı düzeyin ötesine anlamlı biçimde düşmemiştir; yazarlar bu sonucu ikame edilmiş ara parçaları işleyebilecek farklı enzim tipleri veya tamamlayıcı metabolik işlevlerin gerekli olabileceği şeklinde yorumlamaktadır.

Çalışmanın gösterdiği temel darboğaz

Yaklaşık 50 kDa büyüklüğündeki kalıcı parçalar hâlâ onlarca veya yüzlerce modifiye glikoz tekrar birimi içerebilecek kadar büyüktür. Bu nedenle molekül zincirinin kısalmış olması parçaların hücre içine alınabilir basit şekerlere dönüştüğü anlamına gelmez.

Yazarlar, CMC üzerindeki kolay erişilebilir glikozidik bağların ilk aşamada hızla kesildiğini; buna karşılık karboksimetil ikamesi taşıyan bölgelerin ardışık enzimatik hidrolizi kısıtladığını ileri sürmektedir. Sonuçta selülazın kolayca işleyebildiği bölgeler tüketilirken, enzimlerin ve hücresel metabolizmanın işleyemediği daha dirençli parçalar sistemde kalmaktadır.

Çalışmanın desteklediği sonuçlar

• C. flavigena, DS 0,7 CMC'nin molekül zincirlerini ilk 24 saatte güçlü biçimde kısaltabilmektedir.
• CMC viskozitesindeki büyük düşüş, 24–48 saat arasında ileri parçalanmanın devam ettiği anlamına gelmemektedir.
• SEC ve 2D-LC sonuçları, yaklaşık 50–60 kDa büyüklüğünde kalıcı ara polimer parçalarının bulunduğunu göstermektedir.
• CMC'nin selülaz aktivitesi üzerindeki uyarıcı etkisi geçicidir ve özellikle ilk 24 saatte belirgindir.
• Bacillus spp. eklenmesi toplam biyokütleyi ve selülaz aktivitesini artırabilmekte, ancak CMC'nin molekül ağırlığını C. flavigena tek kültüründen daha fazla düşürmemektedir.
• Polimer depolimerizasyonu ve tam mineralizasyon ayrı ölçüm uç noktaları olarak değerlendirilmelidir.

Çalışmanın desteklemediği sonuçlar

• Deney, CMC'nin çevrede hiçbir koşulda tamamen biyobozunamayacağını göstermemektedir.
• 48 saatlik laboratuvar deneyi uzun dönemli çevresel kalıcılığı doğrudan ölçmemektedir.
• Viskozitedeki düşüş tam karbon mineralizasyonunun kanıtı değildir.
• Çalışma, kalan ara parçaların çevresel toksisitesini veya ekolojik riskini ölçmemiştir.
• Bacillus spp. ile elde edilen sonuçlar bütün mikrobiyal konsorsiyumların etkisiz olduğu anlamına gelmemektedir.
• İkame edilmiş CMC parçalarını işleyebilen özel mikroorganizmaların veya enzimlerin daha ileri mineralizasyon sağlayacağı bu çalışmada doğrudan gösterilmemiştir; bu yaklaşım gelecek araştırmalar için önerilmektedir.

Kaynak ve Yöntem Notu

Özgün çalışma: Limited Biodegradation of Cellulose-Based Water-Soluble Polymers through Interactions with Cellulolytic Bacteria.

Yazarlar: Praneetha Pulyala, Yanmin Zhen, Tamarra L. Ramirez, Antonia Zong, Rianna Miller, Natalia Castillo, Julia Storey, John Paul Balmonte, Wei Gao, Wenshiue Owen Young, Kathleen Michels, Meng Jing ve Xuanhong Cheng.

Sorumlu yazar: Xuanhong Cheng, Lehigh University.

Kurumlar: Lehigh University Department of Bioengineering; Department of Chemical & Biomolecular Engineering; Department of Earth and Environmental Sciences; Department of Materials Science and Engineering; The Dow Chemical Company Analytical Science, Core R&D.

Kaynak türü: Deneysel laboratuvar araştırması, preprint.

Hakemlik durumu: Kaynak PDF açık biçimde araştırmanın henüz hakem değerlendirmesinden geçmediğini belirtmektedir.

Platform: SSRN, abstract no. 7356738.

DOI: 10.2139/ssrn.7356738.

Yıl: 2026. Yüklenen PDF'de kesin SSRN yükleme/güncelleme tarihi görünür biçimde verilmemektedir.

Lisans: Yüklenen PDF içinde açık yeniden kullanım lisansı belirtilmemektedir. Bu nedenle özgün şekillerin birebir çoğaltılması yerine bilimsel verilerden bağımsız Verianla yeniden çizimleri tercih edilmelidir.

Finansman: National Science Foundation Division of Materials Research Award 2501450; Pennsylvania Infrastructure Technology Alliance PIT-22-06 ve PIT-23-07; Dow Analytical Science Capability Development Program.

Çıkar çatışması: Yazarlar çıkar çatışması olmadığını bildirmiştir.

Yapay zekâ kullanım beyanı: Yazarlar çalışma metninin hazırlanması sırasında okunabilirlik ve dil iyileştirmesi amacıyla ChatGPT ve Claude kullandıklarını; ardından içeriği gözden geçirip düzenlediklerini ve yayın içeriğinin sorumluluğunu üstlendiklerini belirtmiştir.

Veri erişilebilirliği: Kaynak metinde ayrı bir veri erişilebilirliği beyanı verilmemiştir.

Temel yöntemsel sınırlar: Deney 24 ve 48 saatlik laboratuvar koşullarında yürütülmüştür. Çalışmada doğrudan CO₂ evrimi veya eşdeğer tam mineralizasyon uç noktası ölçülmemiştir. Bu nedenle gözlenen molekül ağırlığı ve viskozite azalması tam biyobozunma kanıtı olarak yorumlanmamalıdır. Kullanılan Bacillus spp. topluluğu havadan elde edilmiştir ve kimyasal olarak ikame edilmiş CMC ara ürünlerini parçalamak üzere özel olarak seçilmiş veya tasarlanmış bir konsorsiyum değildir.
