Bu çalışma, iki boyutlu (2D) malzemelerin yüksek kristal kalitesi korunarak geniş alanlı tek tabakalar halinde elde edilmesini sağlayan metal destekli tabaka ayırma teknolojilerini inceleyen bilimsel bir derlemedir. Metal destekli tabaka ayırma (Metal-Assisted Exfoliation, MAE), tabakalı kristaller ile metal yüzeyler arasındaki arayüz etkileşimlerini kullanarak malzemenin tabakaları arasındaki van der Waals bağlaşımını aşmayı ve kontrollü ayrılmayı sağlamayı amaçlayan bir malzeme hazırlama yöntemleri ailesidir. Derleme, geleneksel mekanik tabaka ayırmanın düşük verim ve sınırlı parça büyüklüğü sorunlarını; kimyasal buhar biriktirme (CVD) ve sıvı fazda tabaka ayırmanın ise yapısal kusur, tane sınırı ve kirlenme sorunlarını karşılaştırmalı olarak değerlendirir. Özellikle altın destekli sistemlerde gerinim kaynaklı tabakalar arası ayrışmanın rolü, gümüş ve diğer metallerle geliştirilen alternatif süreçler, sıvı galyumun tabakalar arasına girmesi ve elde edilen malzemelerin yüksek performanslı transistörlerle tamamlayıcı mantık devrelerine uygulanması açıklanır.

Derlemenin temel sonucu, MAE teknolojisinin başarısının yalnız metal ile malzeme arasındaki yapışma kuvvetine bağlanamayacağıdır. Arayüz bağlanma enerjisi termodinamik elverişliliği belirlerken metal yüzeyinin temizliği, pürüzlülüğü, uygulanan basınç, oksidasyon durumu ve gerinimin tabakalar boyunca dağılımı ayrılmanın kalitesini belirleyen önemli etkenlerdir. Literatürde aktarılan çalışmalar, büyük alanlı tek tabakaların üretilebildiğini, alan etkili transistörlerde yüksek taşıyıcı hareketliliğine ulaşılabildiğini ve iki boyutlu yarı iletkenlerin tamamlayıcı mantık devrelerine entegre edilebildiğini göstermektedir. Bununla birlikte derleme yeni bir üretim deneyi gerçekleştirmemiştir. Endüstriyel ölçek büyütme, metal maliyeti, sürekli üretim ve uzun dönemli arayüz kararlılığı açık teknolojik zorluklar olarak kalmaktadır.

Neden iki boyutlu malzemelere ihtiyaç duyuluyor?

Geleneksel silisyum temelli mikroelektronikte aygıt boyutlarının sürekli küçültülmesi, atomik ölçeğe yaklaşıldıkça fiziksel ve teknolojik sınırlarla karşılaşmaktadır. Bu nedenle atomik kalınlığa sahip yarı iletkenler, iletkenler ve yalıtkanlar yeni nesil elektronik malzeme platformları olarak araştırılmaktadır.

İki boyutlu malzemeler, bir veya birkaç atomik tabakadan oluşan ve tabaka içi güçlü bağlarla tabakalar arası görece zayıf van der Waals etkileşimlerini birlikte barındırabilen malzeme sistemleridir. Grafen, geçiş metali dikalkojenitleri (Transition Metal Dichalcogenides, TMDC) ve altıgen bor nitrür (h-BN), kaynak çalışmada ele alınan başlıca malzeme aileleridir.

Bu malzemelerin elektriksel ve optik özellikleri tabaka sayısına duyarlıdır. Örneğin molibden disülfür (MoS₂), hacimsel kristal halinden tek tabakaya geçerken dolaylı bant aralığından doğrudan bant aralığına geçiş gösterebilir. Bu değişim optik soğurma ve fotolüminesans davranışını etkileyerek tek tabakalı MoS₂'yi optoelektronik uygulamalar açısından önemli hale getirir.

Ancak atomik inceliğin sağladığı üstünlük aynı zamanda önemli bir üretim zorluğu oluşturur. Çok küçük yapısal kusurlar, metal kalıntıları, kontrolsüz yük aktarımı, çatlaklar, katlanmalar ve kirli arayüzler malzemenin elektronik davranışını değiştirebilir. Bu nedenle büyük bir malzeme alanı elde etmek ile o alanın kristal bütünlüğünü ve temizliğini korumak birlikte başarılması gereken iki ayrı hedeftir.

Geleneksel yöntemlerde kalite ve ölçek arasındaki gerilim

Yapışkan bantla mekanik tabaka ayırma, yüksek kristal kalitesine sahip atomik tabakaların elde edilmesine olanak verir. Bununla birlikte hangi büyüklükte ve hangi tabaka sayısında parçaların elde edileceği büyük ölçüde rastlantısaldır. Düşük verim ve olası yapıştırıcı kalıntıları, bu yöntemin düzenli büyük alanlı aygıt üretiminde kullanılmasını zorlaştırır.

Sıvı fazda tabaka ayırma daha büyük miktarda malzeme hazırlanmasına yardımcı olabilir. Ancak çözücü veya yüzey aktif madde kalıntıları, küçük parçacık boyutları ve kenar kusurları, özellikle yüksek taşıyıcı hareketliliği gerektiren uygulamalarda sınırlayıcı olabilir.

Kimyasal buhar biriktirme (Chemical Vapor Deposition, CVD) geniş yüzeylerde malzeme büyütmek açısından güçlü bir yöntemdir. Buna karşılık birden fazla kristal bölgenin birleşmesiyle oluşan tane sınırları, büyüme kusurları, artık gerilim ve sonradan gerçekleştirilen polimer destekli transfer adımları elektronik kaliteyi olumsuz etkileyebilir.

Metal destekli tabaka ayırmanın temel yaklaşımı, yeni bir kristal büyütmek yerine mevcut tabakalı kristalin tek kristalli yapısından yararlanmaktır. Metal yüzey, kristalin belirli bir tabakasını seçici biçimde tutarak diğer tabakalardan ayrılmasını kolaylaştırır.

Metal destekli tabaka ayırma nasıl çalışır?

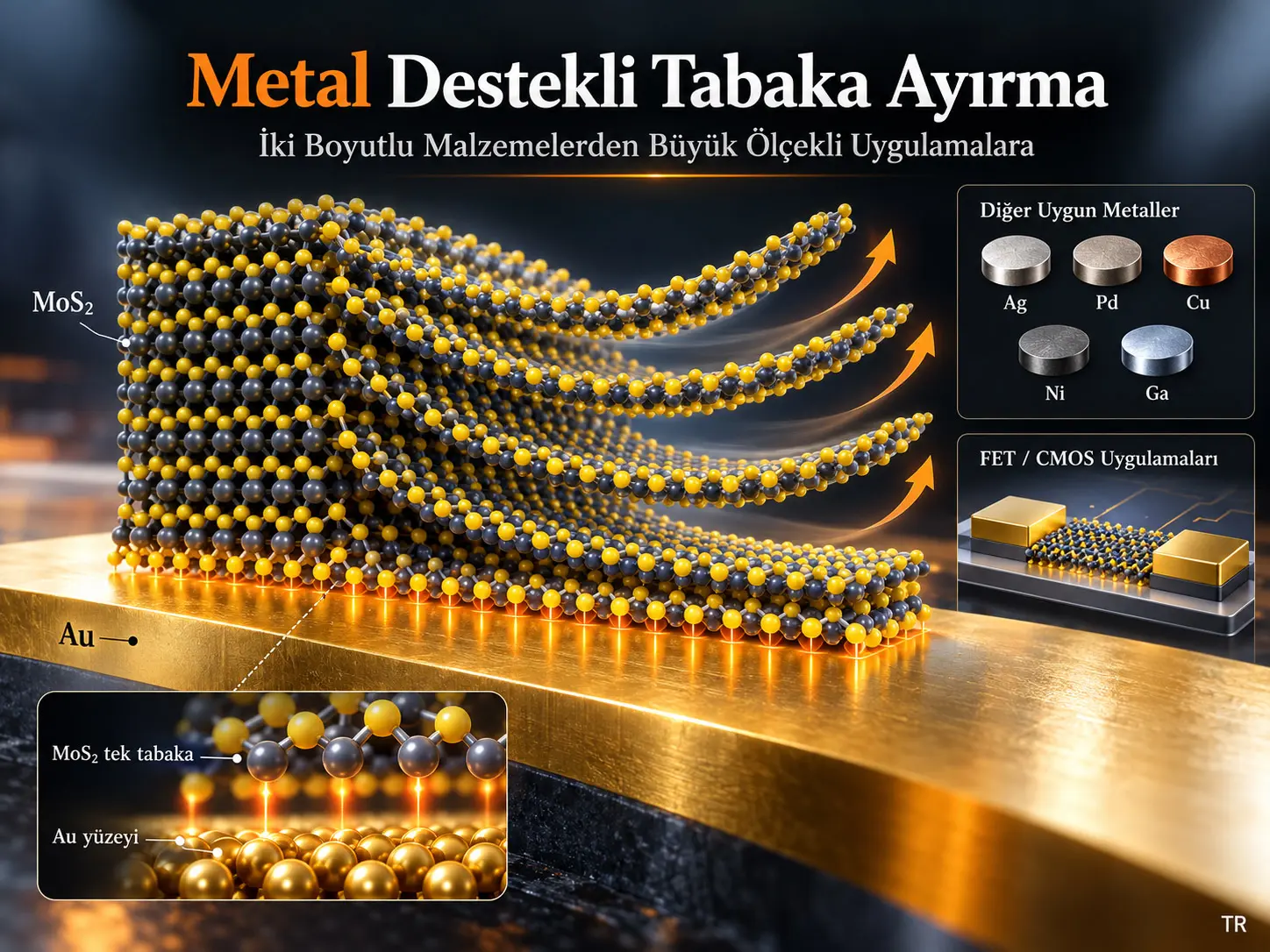

Metal destekli tabaka ayırma, tabakalı bir kristalin metal yüzeyle etkileşmesini sağlayarak metal–malzeme arayüzündeki bağlanma ile kristalin kendi tabakaları arasındaki bağlanma arasındaki farktan yararlanır. Uygun koşullarda metal üzerinde tutulan alt tabaka, üst tabakalardan ayrılır. Ayrılmanın etkinliği yalnız bağlanma enerjisine değil; özellikle altın destekli sistemlerde yerel gerinim nedeniyle tabakalar arası mekanik bağlaşımın zayıflamasına da bağlıdır.

Termodinamik enerji dengesi

Kaynak çalışmada mekanik tabaka ayrılmasının termodinamik koşulu şu denklemle ifade edilmektedir:

\[ \Delta G=E_{\mathrm{inter}}-E_{\mathrm{int}} \]

Burada:

• \(\Delta G\): Kaynak modelinde tabaka ayrılmasının termodinamik elverişliliğini ifade eden enerji farkıdır.
• \(E_{\mathrm{inter}}\): İki boyutlu malzemenin kendi tabakaları arasındaki bağlanma enerjisidir.
• \(E_{\mathrm{int}}\): Metal yüzey ile iki boyutlu malzeme arasındaki arayüz bağlanma enerjisidir.

Kaynakta kullanılan işaret tanımına göre:

\[ \Delta G<0 \]

koşulu, metal–malzeme bağlanmasının tabakalar arasındaki bağlanmaya göre daha elverişli olduğu ve ayrılmanın termodinamik olarak gerçekleşebileceği durumu ifade eder.

Enerjiler alan başına ifade edildiğinde aynı birim kullanılmalıdır. Derleme, grafen ve MoS₂ gibi tipik van der Waals malzemelerinde tabakalar arası bağlanma enerjisinin yaklaşık 20 meV/Ų düzeyinde olduğunu aktarmaktadır.

Bu denklem ayrılmanın enerji açısından mümkün olup olmadığını değerlendirir; hangi büyüklükte tek tabaka elde edileceğini, malzemenin hasarsız kalıp kalmayacağını veya bütün yüzeyde aynı kalitede ayrılma gerçekleşeceğini tek başına belirlemez.

Altın destekli ayrılmada gerinim neden önemlidir?

Altın destekli tabaka ayrılmada yerel gerinim, altın yüzeyine temas eden en alt MoS₂ tabakasının kristal örgüsünü üst tabakalardan farklı biçimde etkileyerek ilk iki tabaka arasındaki mekanik bağlaşımı zayıflatabilir. Böylece en alt tabakanın üzerindeki arayüz, kristalin tercihli ayrılma düzlemi haline gelir. Derlemede incelenen çalışmalar, bu mekanizmanın yalnız güçlü metal yapışmasından daha ayrıntılı bir açıklama sağladığını göstermektedir.

Altın–MoS₂ arayüzünün fiziksel yapısı

Altın, iki boyutlu malzemelerin ayrılmasında yaygın biçimde kullanılan metallerden biridir. Altın destekli tabaka ayırma (Gold-Assisted Exfoliation, GAE), özellikle yüksek kaliteli ve geniş alanlı TMDC tek tabakalarının hazırlanmasında gelişmiştir.

Kaynakta incelenen Au(111)–MoS₂ sisteminde altınla temas eden en alt kristal tabakası belirgin örgü gerinimi yaşarken üst tabakalar daha az etkilenir. Bu farklılık, tabakalar arasındaki bağlaşımın tüm kristal boyunca aynı kalmamasına yol açar.

Altın yüzeyiyle MoS₂ arasındaki etkileşimi anlamak için Raman spektroskopisi ve yüksek açılı halkasal karanlık alan taramalı geçirimli elektron mikroskopisi (HAADF-STEM) gibi tekniklerden yararlanılmıştır.

Kaynakta aktarılan atomik görüntüleme sonuçlarında molibden atomlarının bulunduğu düzlem ile altın atomlarının merkezleri arasındaki ortalama uzaklık \(5.1\pm0.3\) Å olarak ölçülmüştür. Kükürt atomlarının düzlemi ile altın yüzeyi arasındaki mesafe yaklaşık 3,5 Å olarak değerlendirilmiştir. Tipik Au–S kovalent bağ uzunluğunun yaklaşık 2,2 Å olmasıyla karşılaştırıldığında bu daha büyük uzaklık, çalışmada güçlü van der Waals etkileşimi lehine yorumlanmaktadır.

Raman spektrumları gerinimi nasıl ortaya koyuyor?

Raman spektroskopisi, kristaldeki titreşim modlarının enerji veya frekans değişimlerini ölçerek örgü simetrisi, gerinim ve yük aktarımı hakkında bilgi sağlar.

Derlemede aktarılan altın üzerinde iki ila dört tabakalı MoS₂ örneklerinde, \(E^1_{2g}\) Raman modunun ayrışması ve yaklaşık 380 cm⁻¹ civarında düşük frekanslı bir bileşenin ortaya çıkması vurgulanmaktadır. İlgili çalışmalar bu değişimi gerinim kaynaklı örgü bozulmasıyla ilişkilendirir.

\(A_{1g}\) modundaki ayrışma ise aynı şekilde yorumlanmamalıdır; derleme, bu moddaki değişimin ilgili sistemde yük katkılamasıyla bağlantılı olabileceğini belirtmektedir. Böylece Raman çizgilerinin her biri tek bir fiziksel mekanizmanın kanıtı olarak ele alınmaz.

Altın yüzeyinin oluşturduğu etkileşim, tek tabakalı MoS₂'de simetri değişimine ve normal koşullarda yasak olan bazı Raman modlarının etkinleşmesine de yol açabilir. Bu durum metal–yarı iletken arayüzünün yalnız mekanik ayrılmayı değil, malzemenin titreşimsel simetrisini de etkileyebildiğini gösterir.

Değiştirilmiş doğrusal zincir modeli

Kaynak Şekil 1'de incelenen değiştirilmiş doğrusal zincir modeli (modified Linear Chain Model, mLCM), MoS₂ kristalindeki tabakalar arası mekanik kuvvet sabitlerini karşılaştırmak için kullanılmaktadır.

Bu modelde \(K_0\), bozulmamış MoS₂ içindeki diğer tabakalar arasındaki karakteristik kuvvet sabitini; \(K_{\alpha}\) ise altınla etkileşen ilk tabaka ile ikinci tabaka arasındaki kuvvet sabitini temsil eder.

Derlemede aktarılan sonuçlar şöyledir:

• İki tabakalı MoS₂ için \(K_{\alpha}\), yaklaşık \(0.8K_0\) düzeyindedir.
• Toplam kristal kalınlığı arttıkça ilk iki tabaka arasındaki bağlaşım kuvveti belirgin biçimde azalır.
• Beş tabakadan daha kalın kristallerde \(K_{\alpha}\) sıfıra yaklaşmaktadır.

Bu sonuç, altın yüzeyine tutunmuş en alt tabakanın üst kristal örgüsünden neredeyse mekanik olarak ayrışabildiği koşulları açıklamaktadır. Birinci ilkeler hesaplamalarında, yaklaşık %3,5'i aşan iki eksenli gerinim ve beş tabakanın üzerindeki kristal kalınlığı koşullarında ayrılma enerjisinin negatif hale gelebildiği aktarılmaktadır.

Yorum sınırı: %3,5 değeri bütün metal–malzeme sistemleri için evrensel bir gerinim eşiği değildir. Belirli altın destekli MoS₂ modeli için derlemede aktarılan hesaplama sonucudur.

Uygulanan basınç neyi değiştiriyor?

Metal yüzeyi ile kristalin gerçek temas alanı yeterli değilse enerji açısından elverişli bir sistemde bile düzenli ayrılma gerçekleşmeyebilir.

Uygun dış basınç, kristalin altın yüzeyine daha iyi oturmasını sağlar. Bu, temas eden alanı ve yerel gerinim dağılımını değiştirebilir; ilk tabaka ile üst kristal arasındaki bağlaşımın zayıfladığı bölgenin büyümesine yardımcı olabilir.

Bununla birlikte aşırı basınç, örgü hasarı veya kontrolsüz parçalanma riski taşıyabilir. Kaynak Şekil 1b, kontrollü temas ile aşırı basınç durumlarını karşılaştırarak basıncın yalnız kuvvet artırma aracı değil, arayüz mühendisliği parametresi olduğunu göstermektedir.

Altın filmin kalınlığı, yüzey pürüzlülüğü ve tazeliği

Derleme, altın filmin fiziksel durumunun tabaka ayırma kalitesini etkilediğini göstermektedir. İnce ve düzgün altın yüzeylerinde daha iyi temas sağlanabilirken kalın ve pürüzlü filmlerde etkin metal–malzeme etkileşimi azalabilir.

Kaynak Şekil 1d ve 1e, 7,5 nm ve 100 nm kalınlığındaki Au filmlerinde gerçekleştirilen MoS₂ tabaka ayırma sonuçlarını karşılaştırmaktadır. Aktarılan örnekte ince altın film daha elverişli sonuç vermiştir.

İncelenen çalışmalar altın film için yaklaşık 5–20 nm aralığını uygun olarak bildirmektedir. Ayrıca yeni hazırlanmış altın yüzeyinin kullanılması önemlidir; havaya maruz kalma ve yüzey yaşlanması ayrılma performansını düşürebilir.

Altın destekli tabaka ayırmanın işlem sırası

Derlemede ele alınan yaygın süreçte, önce silisyum/silisyum dioksit, kuvars veya esnek plastik gibi uygun bir altlık üzerine Ti ya da Cr yapışma tabakası ve ardından Au tabakası biriktirilir.

Daha sonra hacimsel tabakalı kristal Au yüzeyine kontrollü basınçla temas ettirilir. Kaynakta verilen örnek işlemde temas yaklaşık 1–5 dakika sürdürülür. Kristal yavaşça uzaklaştırıldığında uygun koşullarda metal üzerinde tek tabakalı bölgeler kalabilir.

Bu işlem, başlangıç kristalinin tek kristalli yapısını kullanır. Dolayısıyla yeni büyütülen polikristal bir filmde ortaya çıkabilen tane sınırlarının bir bölümünden kaçınmak mümkündür. Ancak elde edilebilecek tek tabaka alanı başlangıç kristalinin boyutuyla sınırlıdır.

Altın dışında hangi metaller tabaka ayırmada kullanılabiliyor?

Metal destekli tabaka ayırma yalnız altınla sınırlı değildir. Derlemede gümüş, paladyum, bakır, nikel ve sıvı galyum gibi alternatifler değerlendirilmiştir. Bu metaller aynı sonuca tamamen aynı mekanizmayla ulaşmaz: altın için yerel gerinim kaynaklı ayrışma öne çıkarken bazı geçiş metallerinde güçlü arayüz bağlanması ve oksidasyon kontrolü; galyumda ise atomların tabakalar arasına girmesi önemli hale gelir.

Gümüş: Maliyet ve optik özellikler

Gümüş (Ag), altına göre daha düşük maliyetli bir alternatif olarak araştırılmaktadır. Kaynakta incelenen çalışmalar, gümüş filmler üzerinden büyük alanlı MoS₂ ve diğer iki boyutlu malzemelerin elde edilebildiğini göstermektedir.

Gümüşün önemli bir özelliği yüzey morfolojisiyle ilgilidir. Termal buharlaştırmayla hazırlanmış bazı Ag filmleri, bir araya toplanmış nanoparçacıkların oluşturduğu belirgin pürüzlülüğe sahiptir. Bu yapı plazmonik etkileşimleri etkileyebilir.

Altınla doğrudan temas, bazı iki boyutlu yarı iletkenlerin fotolüminesansını zayıflatabilir. Buna karşılık belirli pürüzlü gümüş yüzeylerinin fotolüminesans sinyalini güçlendirebildiği derlemede aktarılmaktadır.

MoS₂ ve MoSe₂ için incelenen gümüş film kalınlıkları arasında, 5 nm Ag film üzerinde en güçlü fotolüminesans sinyalinin gözlendiği bir çalışma raporlanmaktadır. Pürüzlü Ag üzerindeki MoS₂'de yaklaşık 1,86 eV enerjili A-eksiton fotolüminesans tepesinin güçlendiği belirtilmektedir.

Bu sonuç gümüşün bütün yüzey biçimlerinde fotolüminesansı artıracağı anlamına gelmez. Derleme, düzgün ve pürüzlü Ag yüzeylerinin optik davranışlarının farklı olabileceğini özellikle ortaya koymaktadır.

Paladyum, bakır ve nikel: Oksidasyonun belirleyici rolü

Paladyum (Pd), bakır (Cu) ve nikel (Ni) gibi metaller, iki boyutlu malzemelerle daha güçlü arayüz etkileşimleri oluşturabilir.

İlk araştırmalarda bazı alternatif metaller kullanıldığında kristal yırtılması, düzensiz ayrılma veya istenmeyen faz değişimleri görülmüştür. Bunun yalnız metalin güçlü yapışmasından kaynaklanmadığı, yüzey oksidasyonunun da önemli olabileceği sonraki çalışmalarda gösterilmiştir.

Derlemede aktarılan deneylerde yüksek vakum altında yerinde metal biriktirme ve oksijensiz işlem koşulları kullanıldığında Pd, Cu, Ni ve Ag ile de geniş alanlı, yüksek kaliteli MoS₂ tek tabakaları elde edilebildiği belirtilmektedir.

Böylece metal türü seçimi yalnız bağlanma enerjisinin büyüklüğüne indirgenemez. Yüzeyin oksitlenip oksitlenmediği, metalin nasıl biriktirildiği ve kristal ile metal arasında nasıl bir temas oluştuğu birlikte değerlendirilmelidir.

AFM ile tabaka kalınlığının doğrulanması

Kaynak Şekil 2, farklı metallerle elde edilmiş tabakaların optik mikroskopi ve atomik kuvvet mikroskopisi (AFM) bulgularını içermektedir.

Gümüş destekli ayrılmayla elde edilmiş MoS₂ bölgelerinde yaklaşık 0,65 nm basamak yüksekliği raporlanmıştır. Bu değer MoS₂'nin karakteristik tabakalar arası mesafesiyle uyumludur.

AFM görüntüsü yalnız yüzeyin güzel veya düzgün olduğunu göstermek için kullanılmaz. Ölçülen basamak yüksekliği, bir ve iki tabakalı bölgelerin ayrımını değerlendirmek açısından fiziksel önem taşır.

Sıvı galyum ile atomik araya girme

Galyum (Ga), oda sıcaklığına yakın koşullarda sıvı hale geçebilmesi ve metalik özelliklerini koruması nedeniyle farklı bir tabaka ayırma yaklaşımına olanak verir.

İnterkalasyon, atom veya moleküllerin tabakalı bir malzemenin mevcut tabakaları arasına girmesi sürecidir.

Derlemede aktarılan Bai ve çalışma arkadaşlarının yönteminde, erimiş galyum ile tabakalı malzemeler yaklaşık 24 saat manyetik karıştırmayla bir araya getirilmiştir.

Galyum atomlarının MoS₂ tabakaları arasına girmesiyle başlangıçta yaklaşık 0,6 nm olan tabaka aralığının yaklaşık 1 nm'ye yükseldiği raporlanmıştır. Ayrıca yaklaşık 1 nm yüksekliğinde ve 8 nm genişliğinde cep benzeri yapılar gözlenmiştir.

Galyumun oksitlenmesiyle oluşan Ga₂O₃, malzeme ile etkileşimde ek bir rol oynayabilir. Derlemede bu oksit yapının tabakalar arası van der Waals etkileşiminden daha yüksek yapışma enerjisine sahip olması ve hafif karıştırma sırasında kayma kuvvetlerine katkıda bulunması anlatılmaktadır.

Raman, X-ışını kırınımı (XRD) ve X-ışını fotoelektron spektroskopisi (XPS) bulgularına dayanarak Ga interkalasyonu sonrasında MoS₂ ve WS₂ için 2H → 1T' faz dönüşümü de raporlanmıştır.

Bu faz değişimi özellikle kataliz gibi uygulamalar açısından önemli olabilir. Ancak faz dönüşümü, bütün metal destekli tabaka ayırma yöntemleri için zorunlu veya her zaman istenen bir sonuç değildir.

Metal seçiminin teknik ödünleşmeleri

Tabaka ayırmadan elektronik aygıta geçiş

Bir iki boyutlu malzemenin yüksek kristal kalitesine sahip olması doğrudan kullanılabilir bir elektronik aygıt elde edildiği anlamına gelmez. Tabakanın belirli bir konuma taşınması, uygun elektrotlarla temas ettirilmesi ve çok sayıda aygıt arasında tutarlı performans sağlanması gerekir.

Bu nedenle kaynak çalışma, MAE teknolojisinin malzeme hazırlama aşamasının ötesine geçerek desenli transfer ve aygıt entegrasyonuna nasıl uygulandığını incelemektedir.

Alan etkili transistörler

Alan etkili transistör (Field-Effect Transistor, FET), bir yarı iletken kanalın iletkenliğinin kapı elektrodu aracılığıyla uygulanan elektrik alanıyla kontrol edildiği elektronik aygıttır.

MoS₂ ve WSe₂ gibi atomik incelikteki TMDC malzemeler, yüksek kaliteli kanal oluşturabilecekleri için transistör araştırmalarında kullanılmaktadır.

Derlemede aktarılan Olsen ve çalışma arkadaşlarının araştırmasında, değiştirilmiş altın-bant tabaka ayırma yöntemiyle üretilen MoS₂ FET'lerde oda sıcaklığında \(250\pm20\) cm² V⁻¹ s⁻¹ alan etkili taşıyıcı hareketliliği raporlanmıştır.

Bu değerin incelenen CVD ile büyütülmüş karşılaştırma aygıtlarına göre yaklaşık beş kat yüksek olduğu belirtilmiştir. Sonuç, ilgili deney koşullarındaki karşılaştırmaya aittir; bütün CVD tabanlı transistörlerin evrensel olarak aynı oranda daha düşük performans gösterdiği anlamına gelmez.

STM ve STS ölçümlerinin rolü

Kaynak Şekil 4'te altın destekli tabaka ayırma ve geleneksel bant yöntemiyle elde edilmiş WSe₂ tek tabakalarının atomik yüzey özellikleri karşılaştırılmaktadır.

Taramalı tünelleme mikroskopisi (STM), atomik yüzey yapısını incelemek için; taramalı tünelleme spektroskopisi (STS) ise yerel elektronik durumlara ilişkin bilgi elde etmek için kullanılmıştır.

Aktarılan araştırmada altın destekli yöntemle elde edilen WSe₂ örneklerinin yüzey temizliği ve noktasal kusur durumu, aynı başlangıç kristalinden gelen geleneksel bant yöntemi örnekleriyle karşılaştırılabilir bulunmuştur.

STS sonuçları da malzemenin temel elektronik yapısının korunduğunu desteklemektedir.

Bu sonuçlar metal destekli ayrılmanın uygun koşullarda kristal kalitesini koruyabileceğini göstermektedir. Fakat bütün metal destekli süreçlerde sıfır kusur veya sıfır kirlenme garantisi vermez.

Büyük alanlı aygıt dizilerinde tekdüzelik

Derlemede ele alınan Giza ve çalışma arkadaşlarının araştırmasında, geniş alanlı MoS₂ ve WSe₂ tabakaları kullanılarak 100'den fazla aygıt içeren diziler incelenmiştir.

Kaynak Şekil 4'teki AFM görüntüleri malzeme yüzeylerinin düzlüğünü, hareketlilik histogramları ise aygıtların elektriksel özelliklerinin dağılımını göstermektedir.

Bu dağılımlar, tek bir transistörde yüksek performans elde etmekten farklı bir mühendislik sorusunu yanıtlar: aynı malzemeden üretilen birçok transistör birbirine ne kadar benzer davranmaktadır?

Aygıtlar arası dağılımın dar olması, entegre devre üretiminde önemli olan tekdüzeliği destekler.

Çalışmanın Yöntemi ve Bulguları

Derlemenin araştırma yaklaşımı

Bu çalışma yeni bir laboratuvar deneyi, cihaz prototipi veya sayısal simülasyon serisi gerçekleştirmemiştir. Yöntemi, metal destekli iki boyutlu malzeme üretimine ilişkin yayımlanmış çalışmalardaki fiziksel mekanizmaları, malzeme karakterizasyonlarını, farklı metal sistemlerini ve elektronik aygıt sonuçlarını bilimsel olarak bir araya getiren literatür sentezidir.

İncelemenin kanıt kaynakları arasında Raman spektroskopisi, STM/STS, HAADF-STEM, AFM, XRD, XPS, teorik hesaplamalar, transistör hareketliliği ölçümleri ve CMOS devre karakterizasyonları bulunmaktadır.

Bu yöntemlerin tamamı derleme yazarları tarafından yeni bir ortak deneyde uygulanmamıştır. Her teknik, kaynakçada bulunan ilgili özgün araştırmanın kendi deney düzenine aittir.

Termodinamik uygunluk ve ayrılma kalitesi

Derlemenin ilk temel bilimsel sonucu, tabaka ayrılmasının enerji dengesiyle başlatılabilmesine rağmen kaliteli tek tabaka üretimi için arayüzün mekanik davranışının da belirleyici olmasıdır.

Arayüz bağlanması yetersizse metal malzemeyi tutamayabilir. Buna karşılık yüksek bağlanma enerjisinin bulunması da tek başına düzgün bir ayrılma düzlemi oluşturmaz.

Özellikle altın destekli MoS₂ sistemlerinde gerinim, ilk iki tabaka arasındaki bağlaşımı azaltarak ayrılma mekanizmasına ek bir seçicilik kazandırabilir.

Kaynak şekillerinin deneysel kanıt zincirindeki rolü

İşlevsel elektronik özelliklerin korunması

Atomik kalitede iki boyutlu malzemelerle üretilen transistörlerin performansını etkileyen başlıca mekanizmalardan biri, yük taşıyıcılarının kusurlar ve tane sınırları üzerinde saçılmasıdır.

Tek kristalli başlangıç malzemelerinden elde edilen geniş tek tabakalar, CVD ile çok sayıda çekirdeklenme bölgesinden büyütülen polikristal filmlerde bulunabilecek tane sınırlarını azaltabilir.

Bu durum uygun aygıt tasarımında daha yüksek taşıyıcı hareketliliğine yaklaşmayı mümkün kılar. Bununla birlikte elektriksel performans yalnız tabaka ayrılma kalitesiyle belirlenmez; elektrot temasları, altlık, dielektrik ve aygıt mimarisi de önem taşır.

Desenli tabaka ayırma ve yer seçimi

Kaynak Şekil 5, MAE teknolojisinin rastlantısal parça üretiminden belirli konumlarda istenen şekle sahip tabakaların hazırlanmasına doğru ilerlediğini göstermektedir.

Altın şablonların geometrisinin önceden tasarlanmasıyla iki boyutlu malzemelerin hangi alanlarda tutulacağı ve aktarılacağı üzerinde kontrol sağlanabilir.

Bu yaklaşım, sonraki bazı aşındırma işlemlerini azaltabilir ve malzemenin kristal örgüsünün gereksiz işlem basamaklarında zarar görme riskini düşürebilir.

Yer seçimi ve şekil kontrolü, özellikle çok sayıda transistörün düzenli devre geometrisinde yerleştirilmesi gereken uygulamalarda önemlidir.

CMOS mantık devrelerine entegrasyon

Tamamlayıcı metal-oksit-yarı iletken (Complementary Metal-Oxide-Semiconductor, CMOS) mimarisi, n-tipi ve p-tipi transistörlerin birlikte kullanıldığı ve düşük statik güç tüketimine uygun mantık devreleri oluşturabilen bir elektronik tasarım yaklaşımıdır.

Derlemede aktarılan çalışmalarda, altın destekli ayrılmayla elde edilen iki boyutlu malzemelerden n-tipi ve p-tipi FET'ler hazırlanmış ve bunlar CMOS evirici devrelere entegre edilmiştir.

Kaynak Şekil 5'te 50 CMOS eviricinin farklı besleme gerilimleri altında karakterizasyonu gösterilmektedir. Kullanılan besleme gerilimleri 1, 2 ve 3 V'dur.

Gerilim transfer eğrileri belirgin mantıksal tersleme göstermiş, anahtarlama eşiğinin yaklaşık \(V_{\mathrm{DD}}/2\) civarında bulunduğu belirtilmiştir.

İlgili deneylerde en düşük gecikme süresi 20 µs, en düşük statik güç tüketimi ise 44 pW olarak raporlanmıştır.

Bu iki sayı, derlemede aktarılan ilgili CMOS çalışmasının sonuçlarıdır. Her iki değerin bütün çalışma koşullarında veya bütün iki boyutlu CMOS teknolojilerinde genel performans sınırı olduğu sonucu çıkarılamaz.

Islak aşındırma ve kuru transfer arasındaki fark

Geleneksel altın film üzerinden tabaka aktarma işlemlerinin bazı sürümlerinde, altın filmin uzaklaştırılması için KI/I₂ gibi aşındırma kimyasalları kullanılmaktadır.

Islak aşındırma sırasında oksidasyon, istenmeyen katkılama, yüzey kalıntıları ve örgü hasarı oluşması riski vardır. Bu etkiler iki boyutlu yarı iletkenin başlangıçta korunan özelliklerini daha sonraki işlem aşamasında bozabilir.

Bu sorunu azaltmak amacıyla geliştirilen bir yaklaşım, altın ızgara ve polikarbonat (PC) içeren kompozit tabaka ayırma bandıdır.

Metal içeren ızgara bölgeleri kristalin ayrılmasını desteklerken altın bulunmayan açıklıklar, tabakanın sonraki altlığa aktarılması sırasında serbest bırakma bölgeleri olarak işlev görebilir.

Derlemede aktarılan kuru transfer yöntemi, kimyasal aşındırma gereksinimini azaltarak malzemenin elektronik özelliklerinin korunmasına yardımcı olabilecek bir işlem seçeneğidir.

İlgili MoS₂ transistörlerinin çıkış karakteristiklerinde doğrusal davranış gözlenmesi, uygun omik temas oluşumuyla ilişkilendirilmiştir.

Moiré üstörgü yapılarının hazırlanması

İki boyutlu kristallerin birbiri üzerine çok küçük açısal farklarla yerleştirilmesi, Moiré adı verilen uzaysal girişim örüntülerini oluşturabilir.

Bu yapılarda iki tabaka arasındaki dönme açısı, elektronik bant yapısını ve tabakalar arası bağlaşımı değiştirebilir. Bu nedenle düz bantlar ve korelasyonlu elektronik durumlar gibi araştırma konuları için açının kontrollü hazırlanması önemlidir.

Derlemede ele alınan altın şablon destekli yöntemlerde Moiré üstörgü yapılarının 0,3 derecenin altında açısal hatayla hazırlanabildiği raporlanmıştır.

Bu değer, belirli çalışmadaki açı kontrolü performansını ifade eder; bütün iki boyutlu malzemelerde aynı açı doğruluğunun kendiliğinden sağlandığını göstermez.

Derlemede aktarılan seçilmiş nicel kanıtlar

Veri statüsü: Bu tablo tek bir deneyin ortak sonuçlarını göstermemektedir. Nicel değerler derlemenin farklı bölümlerinde aktarılan, farklı özgün araştırmalara ait sonuçlardan seçilerek bağımsız öğretici bir düzende hazırlanmıştır. Değerler arasında doğrudan istatistiksel karşılaştırma yapılmamalıdır.

Metal destekli tabaka ayırma endüstriyel üretime hazır mı?

Metal destekli tabaka ayırma, geniş alanlı ve yüksek kristal kaliteli iki boyutlu malzemelerden transistörler ve mantık devreleri üretilebildiğini gösteren güçlü araştırma sonuçlarına sahiptir; ancak derleme, teknolojinin bütün süreçleriyle olgunlaşmış kesintisiz endüstriyel üretim haline geldiğini kanıtlamaz. Metal maliyeti, yüzey oksidasyonu, arayüz temizliği, tekrarlanabilirlik, transfer kalitesi ve sürekli hat üretimi önemli geliştirme konuları olarak kalmaktadır.

Endüstriyel ölçekteki başlıca sınırlamalar

Derleme, özellikle değerli metal kullanımının üretim maliyetini artırdığını belirtmektedir. Altının yüksek performans sağlayabilmesi, her uygulamada en ekonomik metal olduğu anlamına gelmez.

Daha ucuz metallerin kullanılması ise farklı bir sorun getirir: yüzey oksidasyonu veya malzeme ile istenmeyen güçlü kimyasal etkileşimler, ayrılma kalitesini etkileyebilir.

Başka bir zorluk, laboratuvarda tek bir düzgün kristal elde etmekle kesintisiz üretim hattında çok sayıda benzer kristal elde etmek arasındaki farktır. Geniş alan, yüksek verim, düşük kusur yoğunluğu ve tekrarlanabilir elektriksel özellikler aynı anda sağlanmalıdır.

Kaynak ayrıca metal atomlarının malzemeye difüzyonu, arayüzde oksidasyon, beklenmeyen katkılama ve sonraki transfer işlemlerindeki hasar risklerinin tümüyle ortadan kalkmadığını vurgulamaktadır.

Rulodan ruloya üretim olasılığı

Rulodan ruloya (roll-to-roll) işleme, malzemenin hareketli bir taşıyıcı yüzey üzerinde sürekli biçimde işlendiği üretim yaklaşımıdır.

Derleme, gelecekte MAE teknolojisinin bu tür sürekli üretim yöntemleriyle birleştirilmesini önemli bir araştırma yönü olarak değerlendirmektedir.

Ancak makale yeni bir rulodan ruloya MAE üretim hattı kurup uzun dönemli performansını doğrulamamıştır. Bu teknoloji bağlantısı, gelecek geliştirme hedefidir.

Metal geri kazanımı ve süreç ekonomisi

Metal destekli tabaka ayırmanın yaygın üretim teknolojisi haline gelmesinde kullanılan metalin maliyeti, tüketimi ve mümkünse geri kazanılması önemlidir.

Bakır ve nikel gibi daha ekonomik seçeneklerin geliştirilmesi, altın için geri dönüşüm süreçlerinin iyileştirilmesi ve transfer adımlarının azaltılması, derlemede belirtilen çözüm yolları arasındadır.

Bununla birlikte kaynak bütün metal seçeneklerinin ayrıntılı ekonomik analizini veya üretim başına doğrulanmış maliyet hesaplamasını sunmamaktadır.

Elektriksel ve optik özelliklerin birlikte korunması

Metal seçiminin önemli bir sonucu, aynı yüzeyin elektriksel temas ve optik fotolüminesans üzerinde farklı etkiler oluşturabilmesidir.

Altın destekli sistemler yüksek kristal kalite ve elektronik aygıt üretimi açısından başarılı sonuçlar gösterebilirken doğrudan metal teması optik emisyonu bastırabilir.

Buna karşılık belirli gümüş nanoyapıları plazmonik etkileşimler aracılığıyla fotolüminesansı artırabilir.

Gelecekteki arayüz mühendisliği yalnız taşıyıcı hareketliliğini değil, fotoyanıtı, ışık yayımını ve uzun dönem kararlılığı birlikte optimize etmek durumundadır.

Çalışmanın desteklediği sonuçlar

• Metal destekli tabaka ayrılması, geleneksel bant yöntemine göre daha büyük alanlı tek tabakalar hazırlanması için güçlü bir teknik seçenektir.
• Altın destekli MoS₂ ayrılmasında gerinim kaynaklı tabakalar arası ayrışma önemli bir mekanizmadır.
• Arayüz bağlanma enerjisi ile uygulanan mekanik koşullar birlikte değerlendirilmelidir.
• Altın yüzeyinin kalınlığı, temizliği, tazeliği ve pürüzlülüğü ayrılma kalitesini etkileyebilir.
• Gümüş, paladyum, bakır ve nikel gibi metaller uygun hazırlama koşullarında alternatif tabaka ayırma süreçlerinde kullanılabilir.
• Galyum interkalasyonu tabaka aralığını genişletebilir ve bazı malzemelerde faz dönüşümüyle ilişkili olabilir.
• Metal destekli yöntemlerle elde edilen tek tabakalar yüksek performanslı alan etkili transistörlerde kullanılabilmektedir.
• Desenli transfer ve kuru aktarım yöntemleri iki boyutlu malzemelerin daha karmaşık aygıt mimarilerine entegrasyonunu desteklemektedir.
• İlgili özgün çalışmalarda CMOS eviriciler ve Moiré üstörgü yapıları için somut aygıt düzeyinde gösterimler yapılmıştır.

Çalışmanın desteklemediği sonuçlar

• Bütün metal destekli ayrılma yöntemlerinin kusursuz ve kalıntısız malzeme ürettiğini garanti etmez.
• Altının bütün malzeme ve cihazlarda en iyi seçim olduğunu kanıtlamaz.
• Farklı metaller için tek bir evrensel gerinim eşiği belirlemez.
• Galyum interkalasyonunun bütün iki boyutlu malzemelerde aynı faz değişimini oluşturduğunu göstermez.
• Belirli bir FET hareketliliğinin bütün metal destekli transistörlerde elde edilebileceğini göstermez.
• Derlemede aktarılan farklı aygıt performanslarının aynı laboratuvar koşullarında doğrudan karşılaştırılabilir olduğunu göstermez.
• Metal destekli tabaka ayrılmasının bütün endüstriyel maliyet ve süreklilik sorunlarını çözdüğünü kanıtlamaz.
• Tam ölçekli ticari yarı iletken üretim hattında uzun dönemli verim, güvenilirlik ve ekonomik üstünlüğü doğrulamaz.

Derleme yönteminin sınırlılıkları

Bu çalışmanın sunduğu deneysel kanıtlar farklı özgün yayınlardan gelmektedir. Başlangıç kristalleri, kullanılan metaller, altlıklar, temas koşulları ve elektriksel cihaz mimarileri aynı değildir. Bu nedenle derlemenin sayısal sonuçları, kontrollü tek bir karşılaştırmalı deneyde ölçülmüş değerler olarak değerlendirilmemelidir.

Ayrıca derleme yeni bir üretim hattı oluşturmadığı için endüstriyel ölçek büyütmenin gerçek verim, maliyet, çevresel etki ve uzun dönemli kalite kontrol gereksinimlerini doğrudan ölçmemiştir.

Kaynakta öne çıkarılan araştırma yönleri, kontrollü gerinim mühendisliği, düşük maliyetli metal alternatifleri, oksidasyonsuz işleme, metal geri kazanımı, sürekli üretim ve karmaşık van der Waals heteroyapılarının hassas entegrasyonudur.

Kaynak ve Yöntem Notu

Özgün çalışma: Metal-Assisted Exfoliation of Two-Dimensional Materials: From Mechanisms to Large-Scale Applications.

Yazarlar: Manyao Wang; Zongyu Huang; Yang Chen; Xiang Qi.

Sorumlu yazarlar: Zongyu Huang; Yang Chen.

Kurum: Hunan Key Laboratory for Micro-Nano Energy Materials and Devices, School of Physics and Optoelectronics, Xiangtan University, Xiangtan 411105, China.

Dergi: Chemistry.

Yayınevi: MDPI.

Bibliyografik kayıt: Chemistry 2026, 8(5), 64.

DOI: 10.3390/chemistry8050064.

Resmî yayın bağlantısı: https://www.mdpi.com/2624-8549/8/5/64

Yayın tarihi: 7 Mayıs 2026. Makale 15 Nisan 2026'da alınmış, 30 Nisan 2026'da revize edilmiş ve 5 Mayıs 2026'da kabul edilmiştir.

Yayın türü: Hakemli, açık erişimli bilimsel derleme (Review).

Makale koleksiyonu: Functional Materials: Cross-Scale Innovations from Molecular Design to Macroscopic Applications.

Kaynak lisansı: Creative Commons Attribution 4.0 International (CC BY 4.0).

Temel yöntem: Metal destekli iki boyutlu malzeme ayrılmasına ilişkin deneysel ve teorik araştırmaların; arayüz etkileşimleri, gerinim kaynaklı ayrışma, metal türlerinin etkisi, atomik karakterizasyon, malzeme transferi ve elektronik cihaz entegrasyonu bakımından bilimsel olarak değerlendirilmesi.

Temel fiziksel denklem: \(\Delta G=E_{\mathrm{inter}}-E_{\mathrm{int}}\). Kaynak modelinde \(\Delta G<0\), tabaka ayrılmasının termodinamik olarak elverişli olduğu koşulu gösterir.

Temel malzemeler: Grafen, MoS₂, WS₂, MoSe₂, WSe₂, h-BN ve derlemede incelenen diğer tabakalı malzemeler.

Başlıca metal sistemleri: Au, Ag, Pd, Cu, Ni ve sıvı Ga.

İncelenen karakterizasyon teknikleri: Raman spektroskopisi, HAADF-STEM, AFM, STM, STS, XRD ve XPS. Bu tekniklerle elde edilen sonuçlar derlemede başvurulan farklı özgün yayınlara aittir.

Deneysel veri durumu: Çalışma yeni bir deneysel veri seti, ortak ölçüm kampanyası veya yeni üretim prototipi sunmamaktadır. Mevcut literatürde raporlanan sonuçları sentezlemektedir.

Veri erişilebilirliği: Kaynak çalışmada veri paylaşımının uygulanabilir olmadığı bildirilmiştir.

Finansman: Araştırma National Natural Science Foundation of China tarafından 12304091 numaralı hibe ve Natural Science Foundation of Hunan Province of China tarafından 2025JJ50054 numaralı hibe kapsamında desteklenmiştir.

Yazar katkıları: Kavramsallaştırma Manyao Wang; özgün taslak Manyao Wang; gözden geçirme ve düzenleme Zongyu Huang, Yang Chen ve Xiang Qi; görselleştirme Manyao Wang; danışmanlık Zongyu Huang, Yang Chen ve Xiang Qi; finansman edinimi Zongyu Huang ve Xiang Qi olarak raporlanmıştır.

Çıkar çatışması: Yazarlar makaleyle ilgili çıkar çatışması bulunmadığını bildirmiştir.

Şekil ve üçüncü taraf telif durumu: Kaynak Şekil 1–5, farklı yayınlardan derlenmiş veya izinle yeniden yayımlanmış bilimsel görüntü, grafik ve şemalar içermektedir. Ana makalenin CC BY lisansı, ayrı üçüncü taraf hak bildirimlerinin tamamını otomatik olarak ortadan kaldırmaz. Verianla makalesinde bu şekiller doğrudan kopyalanmamış, fiziksel mekanizmalar ve sayısal sonuçlar bağımsız açıklama ve tablolarla temsil edilmiştir.

Temel yöntemsel sınırlılık: Bu makale literatür derlemesidir. Farklı özgün çalışmalarda elde edilmiş hareketlilik, gecikme, güç, optik yanıt ve tabaka ayırma sonuçları tek bir deneyin ortak çıktıları değildir. Derleme endüstriyel seri üretim güvenilirliğini veya tam ölçekli ekonomik uygulanabilirliği bağımsız olarak test etmemiştir.

Bilimsel kullanım sınırı: Bu Verianla metni özgün derlemenin ele aldığı fiziksel mekanizmaları, teknolojik yöntemleri, deneysel kanıtların bağlamını ve uygulama sınırlamalarını bağımsız öğretici bir yapıda açıklar. Özgün mikroskopi görüntüleri, deney düzenleri, ayrıntılı ölçümler, kaynakça ve akademik atıf için DOI üzerinden özgün yayın ve derlemede atıf verilen birincil araştırmalar incelenmelidir.
