Nanokristalin Sm₃NbO₇, katyonik düzensizlik ve yapısal oksijen boşlukları içeren defekt-florit yapılı bir nadir toprak niyobatıdır. Bu çalışma, mekanik alaşımlamayla sentezlenmiş Sm₃NbO₇'ün yüksek basınç altında kristal yapısının nasıl değiştiğini, elmas örs hücresinde 47 GPa'ya kadar yapılan in situ senkrotron X-ışını kırınımı, Rietveld iyileştirmesi ve hal denklemi analiziyle incelemiştir. Başlangıçtaki kübik Fm-3m fazında yaklaşık 13–15 GPa'dan itibaren anizotropik pik genişlemesi gelişmiş, yaklaşık 20 GPa'da (111) yansımasındaki asimetri belirginleşmiş, 25 GPa'da tek kübik faz modeli yetersiz hale gelmiş ve 34–36 GPa arasında pik ayrılması yüksek basınç fazının oluşumu için güçlü kanıt sağlamıştır. Yüksek basınç polimorfu, katyonik düzensizliği ve oksijen eksikliğini koruyan ortorombik Pnma defekt-kotünit türevi bir modelle açıklanmıştır.

Fm-3m fazı için üçüncü dereceden Birch–Murnaghan hal denklemi B₀ = 129(4) GPa ve B′ = 2,9(4) verirken, Pnma fazı B₀ = 93(2) GPa ve B′ = 4 ile ikinci dereceden Birch–Murnaghan modeliyle tanımlanmıştır. Dönüşüm yaklaşık %16 birim-hücre hacmi çökmesiyle birlikte gerçekleşmektedir. Buna karşın 30 GPa üzerindeki Fm-3m basınç–hacim davranışı standart hal denklemi eğiliminden sapmakta ve yüksek basınçta XRD pikleri güçlü biçimde genişlemektedir. Çalışmanın temel yorumu, bu davranışın yalnız homojen kafes sıkışmasından değil; kusurlar, oksijen boşlukları, yerel yapısal yeniden düzenlenmeler ve heterojen mikrogerinim alanlarının birlikte etkisinden kaynaklandığıdır.

Sm₃NbO₇ neden yüksek basınç için ilginç bir malzemedir?

Sm₃NbO₇, genel formülü RE₃NbO₇ olan nadir toprak niyobatları ailesindedir. Bu malzemeler sentez koşullarına bağlı olarak düzenli veya düzensiz kristal yapılar oluşturabilir. Çalışmada incelenen Sm₃NbO₇, kübik Fm-3m uzay grubuna sahip defekt-florit yapısındadır. Bu yapıda katyonlar tam düzenli değildir ve oksijen alt örgüsünde yapısal boşluklar bulunur.

Katyonik düzensizlik, oksijen boşlukları, tane sınırları ve mikrogerinim gibi kusurlar nanokristalin malzemelerin dış basınca verdiği mekanik yanıtı, iyi kristallenmiş büyük taneli malzemelerden farklı hale getirebilir. Basınç, atomlar arası uzaklıkları değiştirerek kafesin ne kadar kolay sıkıştığını ve farklı bir kristal simetrisine geçip geçmediğini incelemek için doğrudan bir deneysel değişkendir.

Bu çalışmanın araştırma boşluğu, mekanokimyasal yöntemlerle üretilmiş kusur bakımından zengin RE₃NbO₇ sistemlerinin yüksek basınç davranışının yeterince bilinmemesidir. Araştırmacılar özellikle nanometrik boyut, mikrogerinim ve oksijen boşluklarının sıkıştırılabilirlik ve faz dönüşümü üzerindeki rolünü araştırmıştır.

Sm₃NbO₇ Basınç Altında Hangi Yapısal Dönüşümü Geçiriyor?

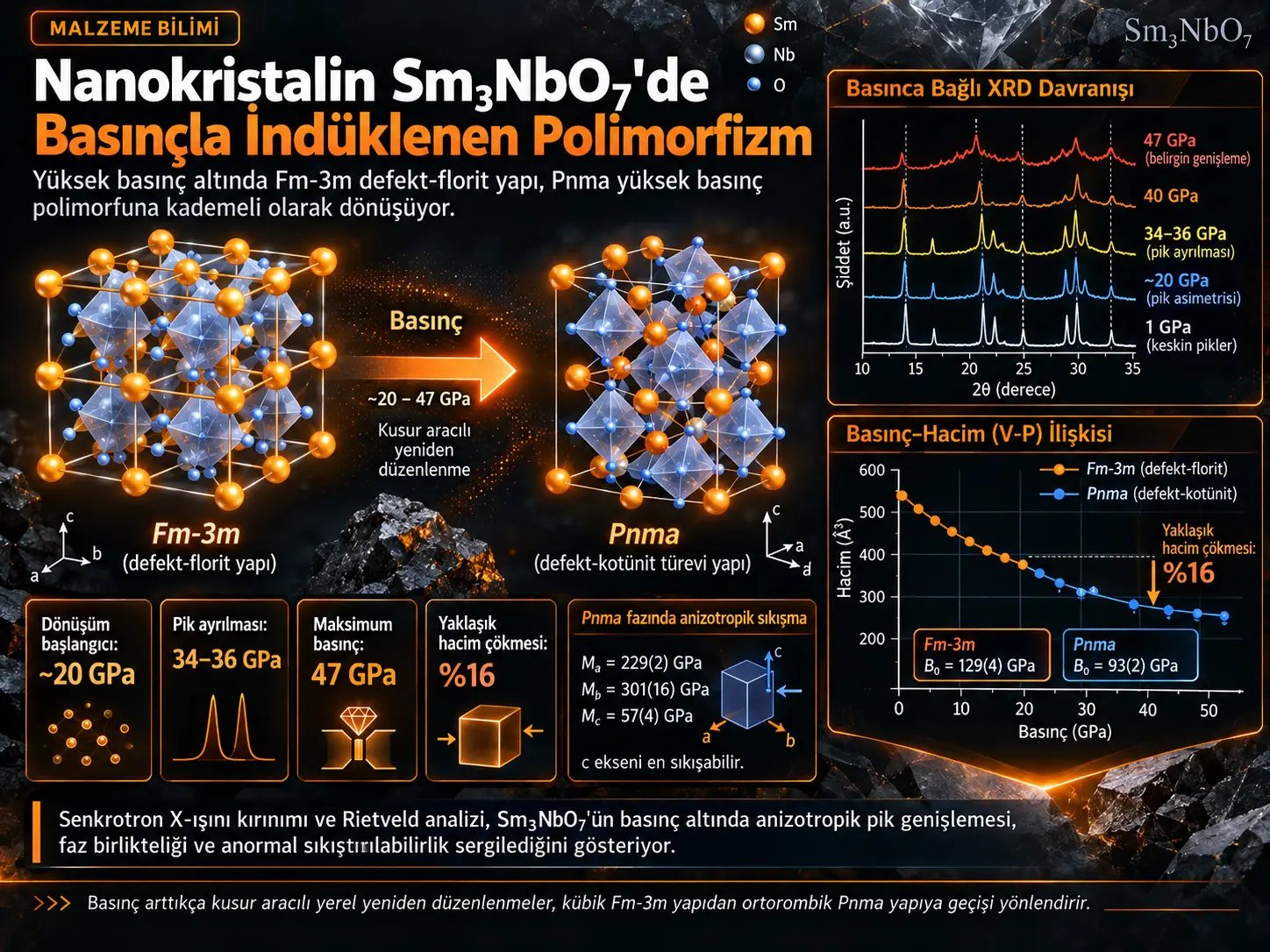

Nanokristalin Sm₃NbO₇, basınç yükseldikçe kübik Fm-3m defekt-florit yapıdan ortorombik Pnma defekt-kotünit türevi bir yüksek basınç yapısına kademeli olarak dönüşmektedir; dönüşüm tek bir keskin basınç noktasında gerçekleşmek yerine yaklaşık 20 GPa civarında belirginleşen yerel bozulmalar, 25 GPa'da iki fazlı yapısal model gereksinimi ve 34–36 GPa'daki açık pik ayrılmasıyla geniş bir basınç aralığına yayılmaktadır.

Dönüşümün ilk işaretleri

Başlangıçta Fm-3m Sm₃NbO₇ pikleri basınç arttıkça daha yüksek 2θ değerlerine kaymaktadır. Bu, kristal kafesin küçülmesi ve birim-hücre hacminin azalmasıyla uyumludur. Yaklaşık 13–15 GPa civarında özellikle (111) Bragg yansıması belirgin biçimde genişlemeye başlar.

Yaklaşık 20 GPa'da (111) çizgisi daha güçlü bir asimetri geliştirir. Araştırmacılar bu davranışı defekt-florit kafes içinde basınç kaynaklı yerel yapısal bozulmaların gelişmesiyle ilişkilendirmektedir.

25 GPa neden önemli bir basınç noktasıdır?

25 GPa'da kırınım deseni artık yalnız Fm-3m yapısıyla tatmin edici biçimde iyileştirilememektedir. Özellikle düşük açılı (111) bölgesindeki asimetrinin pik ayrılmasına dönüşmesi, ikinci bir Sm₃NbO₇ polimorfunun modele eklenmesini gerektirmiştir.

Bu nedenle 25 GPa, yüksek basınç fazının yapısal modellemeye açık biçimde dahil edilmesi gereken deneysel dönüm noktalarından biridir.

34–36 GPa arasında ne oluyor?

34–36 GPa arasında asimetrik (111) profili iki ayırt edilebilir bileşene ayrılmaktadır. Yeni HP yansımalarının ortaya çıkması ve ana kübik fazın yansımalarıyla uzun bir basınç aralığında birlikte bulunması, geçişin aniden tamamlanan tek aşamalı bir dönüşüm olmadığını göstermektedir.

Yazarlar bu davranışı kademeli çekirdeklenme ve büyüme mekanizmasıyla uyumlu görmektedir. Kübik Fm-3m fazının izleri yüksek basınçlara kadar devam ederken Pnma yüksek basınç fazının katkısı giderek artmaktadır.

Pnma yapısının kristalografik mantığı

Önerilen yüksek basınç yapısı Pnma uzay grubunda defekt-kotünit türevi bir düzenlemedir. Sm ve Nb atomları aynı 4c Wyckoff konumunu sırasıyla 0,75 ve 0,25 doluluklarla paylaşmaktadır. Böylece başlangıç yapısındaki ortalama katyonik düzensizlik yüksek basınç fazında da korunmaktadır.

Oksijen alt örgüsü iki bağımsız 4c konumuna ayrılır. O1 konumu 0,75 dolulukla modellenerek yapısal oksijen eksikliğini temsil ederken O2 tam dolu kabul edilmiştir. 4c konumlarındaki y koordinatı 0,25'te sabit tutulmuş, x ve z koordinatları Rietveld iyileştirmesi sırasında serbest bırakılmıştır.

Bu model, basıncın bileşimin değişmesinden çok kristal simetrisinin düşmesi ve kusur alt örgüsünün yeniden düzenlenmesi yoluyla yapıyı değiştirdiği yorumunu desteklemektedir.

Hacim çökmesi neyi gösteriyor?

Fm-3m → Pnma dönüşümüne yaklaşık %16 birim-hücre hacmi çökmesi eşlik etmektedir. Bu değer, yüksek basınç fazının daha yoğun paketlendiğini göstermektedir. Her iki yapı için kristalografik hücre içeriğinin Z = 1 olarak korunması, hacim farkının farklı bir kimyasal bileşime değil, aynı Sm₃NbO₇ bileşiminin daha yoğun yapısal düzenlenmesine ait olduğunu desteklemektedir.

Bu Çalışmada Anormal Sıkıştırılabilirlik Ne Anlama Geliyor?

Bu çalışmadaki anormal sıkıştırılabilirlik, Sm₃NbO₇'ün basınç altında genel olarak genişlediği anlamına gelmez; birim-hücre hacmi basınçla azalırken ölçülen basınç–hacim ilişkisi yaklaşık 30 GPa üzerinde homojen kafes sıkışmasını temel alan Birch–Murnaghan beklentisinden belirgin biçimde sapmakta ve bu sapma kusur aracılı yerel gevşeme ile heterojen gerinim mekanizmalarının artan katkısı olarak yorumlanmaktadır.

Bulk modülü B₀ neyi ifade eder?

Bulk modülü B₀, bir kristalin hacimsel sıkıştırmaya karşı direncini karakterize eden elastik büyüklüktür. Daha yüksek B₀ değeri, aynı karşılaştırma çerçevesinde hacmi küçültmenin daha zor olduğunu; daha düşük B₀ ise daha yüksek hacimsel esnekliği ifade eder.

Fm-3m fazı için kaynakta B₀ = 129(4) GPa verilmiştir. Basınç türevi B′ = 2,9(4)'tür. Yazarlar nispeten düşük B′ değerini, bulk modülünün basınçla yalnız zayıf biçimde artması ve kusurlu kafesin geleneksel homojen sertleşmeden sapmasıyla ilişkilendirmektedir.

Pnma fazı neden daha yoğun olmasına rağmen daha düşük B₀ değerine sahip?

Pnma fazı yaklaşık %16 hacim çökmesiyle daha yoğun bir yapıya geçmesine rağmen ikinci dereceden Birch–Murnaghan uyumunda B₀ = 93(2) GPa bulunmuştur. Kaynak bu sonucu, yüksek basınç polimorfunun yoğun paketlenmeye rağmen katyonik düzensizlik, oksijen boşlukları ve farklılaşmış anyonik çevreler nedeniyle önemli bir yapısal esneklik koruduğu biçiminde yorumlamaktadır.

Bu sonuç “daha yoğun yapı her koşulda daha serttir” biçiminde basit bir yorum yapılamayacağını göstermektedir. Burada ölçülen elastik yanıt, atomik paketlenmenin yanı sıra kusur yapısı ve yön bağımlı deformasyon yollarından da etkilenmektedir.

Çalışmanın Yöntemi ve Bulguları

Numune nasıl hazırlandı?

Sm₃NbO₇ numunesi daha önce bildirilen mekanik alaşımlama prosedürüne göre hazırlanmıştır. Samaryum öncülü ve metalik Nb karışımı yüksek enerjili öğütmede 17 saat işlenmiştir. Öğütme sırasında Nb, Sm(OH)₃ öncül kafesine kademeli olarak dahil olmuş ve başlangıç yapısı bozularak kübik defekt-florit Sm₃NbO₇ fazının çekirdeklenmesi sağlanmıştır.

Öğütmeden kaynaklanan anizotropik mikrogerinimi azaltmak ve kristallenmeyi artırmak için toz 1100 °C'de 2 saat ısıl işleme tabi tutulmuştur. Yüksek basınç deneylerinde bu ısıl işlem görmüş numune kullanılmıştır.

Yüksek basınç XRD deney düzeneği

Basınç arttıkça XRD desenleri nasıl değişti?

Sm₂O₃ izleri neden yüksek basınçta daha görünür hale geliyor?

1 GPa'daki senkrotron verisinde zayıf hekzagonal Sm₂O₃ yansımaları saptanmıştır. Önceki laboratuvar XRD'sinde görülmeyen bu izler, senkrotron ölçümünün daha yüksek çözünürlüğü ve sinyal-gürültü oranı sayesinde fark edilmiştir.

Basınç arttığında Sm₂O₃ piklerinin göreli görünürlüğünün artması, Sm₂O₃ miktarının fiziksel olarak arttığı anlamına gelmemektedir. Ana Sm₃NbO₇ fazının pikleri genişleyip zayıfladığı için küçük ikincil fazın göreli katkısı daha belirgin hale gelmektedir.

Rietveld analizinin yüksek basınç yapısı

Basınç–hacim davranışı

İki fazın geniş basınç aralığında birlikte modellenebilmesi, dönüşümün tamamının tek bir basınç noktasında gerçekleşmediğini desteklemektedir. Yaklaşık %16 hacim çökmesi, Fm-3m yapısından Pnma yapısına geçildiğinde kristal iskeletin önemli ölçüde yoğunlaştığını göstermektedir.

Hal denklemi parametreleri

Kaynak Şekil 3'te kübik faz için sıfır basınç hacmi V₀ = 158,3(1) ų, Pnma fazı için V₀ = 134,3(4) ų olarak gösterilmektedir. Bununla birlikte kübik fazın EOS fit aralığı şekil açıklamasında 0–22 GPa, ana metinde 0–20 GPa olarak verilmiştir; bu fark kaynak içinde çözülmemiştir.

Pnma fazındaki yön bağımlı sıkışma

c ekseninin a ve b eksenlerinden çok daha düşük eksenel modüle sahip olması, Pnma yapısındaki yoğunlaşmanın büyük ölçüde yön bağımlı olduğunu göstermektedir. Kaynak, c doğrultusunda yapısal bozulma ve bağ kısalmasının sıkıştırmayı daha kolay karşılayabildiğini; b doğrultusundaki poliedrik bağlantının ise yoğunlaşmaya daha yüksek direnç gösterdiğini ileri sürmektedir.

XRD Pik Genişlemesi Kristalit Boyutunun Küçüldüğünü Kanıtlıyor mu?

Hayır. Bu çalışmada yüksek basınç altında artan XRD FWHM değerleri yalnız kristalit boyutuna bağlanamaz; mikrogerinim, kusur birikimi, yerel simetri bozulması, arayüz gerilimi, koherens uzunluğu değişimi ve hidrostatik olmayan gerinim gibi birden fazla mekanizma aynı anda pik genişlemesine katkıda bulunabileceğinden kaynak, kristalit küçülmesini tekil açıklama olarak kabul etmemektedir.

Stephens anizotropik genişleme analizi

Yazarlar Rietveld formalizmi içinde Stephens anizotropik pik genişleme modelini kullanmıştır. Fm-3m fazında (200) ve (400) yansımaları sistematik olarak en büyük FWHM değerlerini gösterirken (111) ve (222) yansımaları basınç aralığının tamamında daha dar kalmıştır.

Bu hkl bağımlılığı, gerinimin kristal içinde izotropik dağılmadığını göstermektedir. Yaklaşık 20 GPa üzerinde FWHM değerlerinde çok kuvvetli artış gözlenmesi, faz dönüşümünün başlangıcıyla mikrogerinim ve yerel yapısal heterojenliğin aynı basınç bölgesinde güçlendiğini göstermektedir.

40–47 GPa'da neden daha dikkatli yorum yapılmalı?

40, 43 ve 47 GPa desenlerinde pikler önemli ölçüde genişlemekte ve şiddetleri azalmaktadır. Bu durum yüksek basınç fazının uzun menzilli düzeninin zayıflamasıyla uyumludur; ancak aynı zamanda fazların nicel olarak ayrıştırılması ve kesin kristalografik parametrelerin güvenilir biçimde belirlenmesini zorlaştırmaktadır.

Bu nedenle en yüksek basınç noktalarındaki yapısal yorum, düşük ve orta basınçtaki keskin kırınım desenlerinden elde edilen yorumlarla aynı kesinlik düzeyinde değerlendirilmemelidir.

Çalışmanın desteklediği sonuçlar

• Nanokristalin Sm₃NbO₇ yüksek basınç altında Fm-3m defekt-florit yapıdan Pnma defekt-kotünit türevi bir polimorfa kademeli olarak dönüşmektedir.
• Dönüşüm geniş bir faz birlikteliği bölgesine sahiptir ve yaklaşık %16 birim-hücre hacmi çökmesi içerir.
• Pnma modelinde katyonik düzensizlik ve oksijen eksikliği korunmaktadır.
• Fm-3m fazının basınç–hacim davranışı yaklaşık 30 GPa üzerinde standart Birch–Murnaghan beklentisinden sapmaktadır.
• Pnma fazının sıkıştırılması güçlü biçimde anizotropiktir; c ekseni en sıkıştırılabilir, b ekseni en sert yöndür.
• XRD pik genişlemesi yüksek basınçta güçlü anizotropi ve mikrogerinim/yerel yapısal heterojenlik ile uyumludur.

Çalışmanın desteklemediği sonuçlar

• Anormal sıkıştırılabilirlik negatif hacimsel sıkıştırılabilirlik anlamına gelmemektedir.
• Pik genişlemesi tek başına kristalit boyutunun azaldığını kanıtlamamaktadır.
• Çalışma bütün Sm₃NbO₇ numunelerinin sentez geçmişinden bağımsız olarak aynı basınç davranışını göstereceğini kanıtlamamaktadır.
• Yüksek basınç fazının 40–47 GPa'daki ayrıntılı kristalografisi, kuvvetli pik genişlemesi nedeniyle düşük basınç bölgeleri kadar kesin değildir.
• Kaynakta dekompresyon döngüsü raporlanmadığından faz dönüşümünün tersinirliği veya histerezisi bu çalışmayla belirlenmemiştir.
• Kaynak tam amorflaşma gözlemlememiştir; yüksek basınçtaki güçlü düzensizlik tam amorf faz oluşumu olarak yorumlanmamalıdır.

Kaynak içi raporlama belirsizlikleri

Şekil 3 açıklaması Fm-3m hal denklemi uyumunun 0–22 GPa aralığında yapıldığını söylerken ana metin 0–20 GPa aralığını belirtmektedir. Kaynak bu fark için açıklama vermemektedir.

Pnma modeli için bir yerde 25–36 GPa aralığında kararlı yakınsama ve tatmin edici uyum raporlanırken başka bir yerde modelin 20–36 GPa aralığındaki desenleri iyi açıkladığı belirtilmektedir. Tablo I de Pnma yapısal parametrelerini 20 GPa'dan itibaren vermektedir. Bu nedenle dönüşüm başlangıcının tek bir keskin basınç değeri yerine kademeli deneysel kanıt dizisi olarak sunulması daha kaynak-sadıktır.

Kaynak ve Yöntem Notu

Özgün çalışma: Pressure-Induced Polymorphism and Anomalous Compressibility in Nanocrystalline Sm₃NbO₇.

Yazarlar: Camila da Costa Pinto, Aércio Filipe Franklin Figueiredo Pereira, Querem Hapuque Felix Rebelo, Jhuly Leão de Oliveira, Daniela Menegon Trichês ve Sérgio Michielon de Souza.

Sorumlu yazar: Camila da Costa Pinto.

Kurumlar: Federal Institute of Education, Science and Technology of Amazonas (IFAM); Postgraduate Program in Physics, Federal University of Amazonas; Institute of Engineering and Geosciences, Federal University of Western Pará; Department of Materials Physics, Federal University of Amazonas.

Platform: SSRN.

SSRN kayıt numarası: 7372016.

DOI: Yüklenen PDF'de görünür DOI bulunmamaktadır ve dış bibliyografik aramada güvenilir biçimde doğrulanamadığı için eklenmemiştir.

Yayın tarihi: Kesin SSRN posting tarihi doğrulanamadığı için gün/ay eklenmemiştir.

Kaynak türü: Deneysel yüksek basınç malzeme fiziği araştırma preprinti.

Hakemlik durumu: Kaynak PDF çalışmanın henüz hakem değerlendirmesinden geçmediğini açıkça belirtmektedir.

Lisans: Yüklenen PDF'de Creative Commons veya eşdeğer açık yeniden kullanım lisansı belirtilmemektedir.

Malzeme: Mekanik alaşımlamayla üretilmiş ve 1100 °C'de 2 saat ısıl işlem uygulanmış nanokristalin Sm₃NbO₇.

Deney: Elmas örs hücresinde 47 GPa'ya kadar in situ senkrotron X-ışını kırınımı.

Basınç ortamı: Helyum.

Basınç kalibrasyonu: Ruby floresansı.

Kristalografik analiz: Dioptas ile 2B desen entegrasyonu; GSAS-II ile Rietveld iyileştirmesi; Birch–Murnaghan hal denklemi analizi; Stephens anizotropik pik genişleme modeli.

Finansman: CNPq — INCT-CNPq 408656/2024-7 “MATERIA-Advanced Rare Earth-Based Materials: Innovations and Applications”; PQ-CNPq 310697/2021-2; CAPES Finance Code 001.

Tesis: Brazilian Synchrotron Light Laboratory (LNLS), CNPEM, EMA beamline; deney numarası 20232763.

Çıkar çatışması: Kaynakta ayrı bir beyan raporlanmamıştır.

Veri erişilebilirliği: Kaynakta ayrı bir veri erişilebilirliği beyanı raporlanmamıştır.

Yazar katkıları: Kaynakta ayrı bir CRediT/yazar katkı bölümü raporlanmamıştır.

Temel yorum sınırı: Sonuçlar bu mekanokimyasal olarak hazırlanmış, ısıl işlem görmüş nanokristalin Sm₃NbO₇ numunesinin 47 GPa'ya kadar olan sıkıştırma yoluna aittir. 40–47 GPa bölgesindeki kuvvetli pik genişlemesi ayrıntılı nicel kristalografik analizi sınırlar ve FWHM tek başına kristalit boyut değişiminin ölçüsü olarak kullanılamaz.
