Ushbu tadqiqot ikki o‘lchovli (2D) materiallarni yuqori kristall sifati saqlangan holda katta maydonli bir qatlamlar ko‘rinishida olish imkonini beradigan metall yordamidagi qatlam ajratish texnologiyalarini ko‘rib chiqadigan ilmiy sharhdir. Metall yordamidagi qatlam ajratish (Metal-Assisted Exfoliation, MAE), qatlamli kristallar bilan metall sirtlari orasidagi interfeys o‘zaro ta’sirlaridan foydalanib, material qatlamlari orasidagi van der Waals bog‘lanishini yengish va nazoratli ajralishni ta’minlashga qaratilgan material tayyorlash usullari oilasidir. Sharh an’anaviy mexanik qatlam ajratishning past unumdorlik va cheklangan bo‘lak o‘lchami muammolarini; kimyoviy bug‘ cho‘ktirish (CVD) va suyuq fazada qatlam ajratishning esa strukturaviy nuqson, don chegarasi va ifloslanish muammolarini qiyosiy baholaydi. Ayniqsa, oltin yordamidagi tizimlarda deformatsiya tufayli qatlamlararo ajralishning roli, kumush va boshqa metallar bilan ishlab chiqilgan muqobil jarayonlar, suyuq galliyning qatlamlar orasiga kirishi va olingan materiallarning yuqori unumli tranzistorlar hamda komplementar mantiqiy sxemalarda qo‘llanishi tushuntiriladi.
Sharhning asosiy xulosasi shuki, MAE texnologiyasining muvaffaqiyatini faqat metall bilan material orasidagi yopishish kuchi bilan izohlab bo‘lmaydi. Interfeys bog‘lanish energiyasi termodinamik qulaylikni belgilasa, metall sirtining tozaligi, g‘adir-budurligi, qo‘llangan bosim, oksidlanish holati va deformatsiyaning qatlamlar bo‘ylab taqsimlanishi ajralish sifatini belgilovchi muhim omillardir. Adabiyotda keltirilgan ishlar katta maydonli bir qatlamlarni tayyorlash mumkinligini, maydon-effektli tranzistorlarda yuqori tashuvchi harakatchanligiga erishish mumkinligini va ikki o‘lchovli yarimo‘tkazgichlarni komplementar mantiqiy sxemalarga integratsiya qilish mumkinligini ko‘rsatadi. Biroq sharh yangi ishlab chiqarish tajribasini bajarmagan. Sanoat miqyosini kengaytirish, metall narxi, uzluksiz ishlab chiqarish va uzoq muddatli interfeys barqarorligi ochiq texnologik muammolar bo‘lib qolmoqda.
Nega ikki o‘lchovli materiallar kerak?
An’anaviy kremniyga asoslangan mikroelektronikada qurilma o‘lchamlarini doimiy kichraytirish atom miqyosiga yaqinlashgan sari fizik va texnologik chegaralarga duch keladi. Shu sababli atom qalinligidagi yarimo‘tkazgichlar, o‘tkazgichlar va izolyatorlar yangi avlod elektron material platformalari sifatida o‘rganilmoqda.
Ikki o‘lchovli materiallar bir yoki bir necha atom qatlamidan tashkil topadigan, qatlam ichida kuchli bog‘lar va qatlamlar orasida nisbatan kuchsiz van der Waals o‘zaro ta’sirlarini birgalikda namoyon qiladigan material tizimlaridir. Grafen, o‘tish metallari dixalkogenidlari (Transition Metal Dichalcogenides, TMDC) va geksagonal bor nitridi (h-BN) manba tadqiqotda ko‘rib chiqilgan asosiy material oilalaridir.
Bu materiallarning elektr va optik xususiyatlari qatlam soniga sezgir. Masalan, molibden disulfid (MoS2), hajmiy kristall holatdan bir qatlamga o‘tganda bilvosita tarmoqli bo‘shliqdan to‘g‘ridan-to‘g‘ri tarmoqli bo‘shliqqa o‘tishni ko‘rsatishi mumkin. Bu o‘zgarish optik yutilish va fotolyuminessensiya xatti-harakatiga ta’sir qilib, bir qatlamli MoS2-ni optoelektron qo‘llanmalar uchun muhim qiladi.
Biroq atomik yupqalikka xos ustunlik ayni vaqtda muhim ishlab chiqarish qiyinchiligini ham keltirib chiqaradi. Juda kichik strukturaviy nuqsonlar, metall qoldiqlari, nazoratsiz zaryad uzatilishi, yoriqlar, bukilishlar va iflos interfeyslar materialning elektron xatti-harakatini o‘zgartirishi mumkin. Shuning uchun katta material maydonini olish va shu maydonning kristall yaxlitligi hamda tozaligini saqlash birgalikda bajarilishi kerak bo‘lgan ikki alohida maqsaddir.
An’anaviy usullarda sifat va miqyos o‘rtasidagi ziddiyat
Yopishqoq lenta bilan mexanik qatlam ajratish yuqori kristall sifatli atom qatlamlarini olish imkonini beradi. Biroq bo‘laklarning qanday o‘lchamda va nechta qatlamdan iborat bo‘lishi ko‘p jihatdan tasodifiy. Past unumdorlik va mumkin bo‘lgan yopishtiruvchi qoldiqlari bu usuldan tartibli katta maydonli qurilmalar ishlab chiqarishda foydalanishni qiyinlashtiradi.
Suyuq fazada qatlam ajratish ko‘proq miqdorda material tayyorlashga yordam berishi mumkin. Ammo erituvchi yoki sirt-faol modda qoldiqlari, kichik zarracha o‘lchamlari va chekka nuqsonlari, ayniqsa yuqori tashuvchi harakatchanligi talab qilinadigan qo‘llanmalarda cheklovchi bo‘lishi mumkin.
Kimyoviy bug‘ cho‘ktirish (Chemical Vapor Deposition, CVD) katta sirtlarda material o‘stirish uchun kuchli usuldir. Biroq bir nechta kristall sohalarning qo‘shilishidan hosil bo‘ladigan don chegaralari, o‘sish nuqsonlari, qoldiq kuchlanish va keyinchalik bajariladigan polimer yordamidagi ko‘chirish bosqichlari elektron sifatga salbiy ta’sir ko‘rsatishi mumkin.
Metall yordamidagi qatlam ajratishning asosiy yondashuvi yangi kristall o‘stirish o‘rniga mavjud qatlamli kristallning monokristall tuzilishidan foydalanishdir. Metall sirt kristallning ma’lum bir qatlamini tanlab ushlab, uning boshqa qatlamlardan ajralishini osonlashtiradi.
Metall yordamidagi qatlam ajratish qanday ishlaydi?

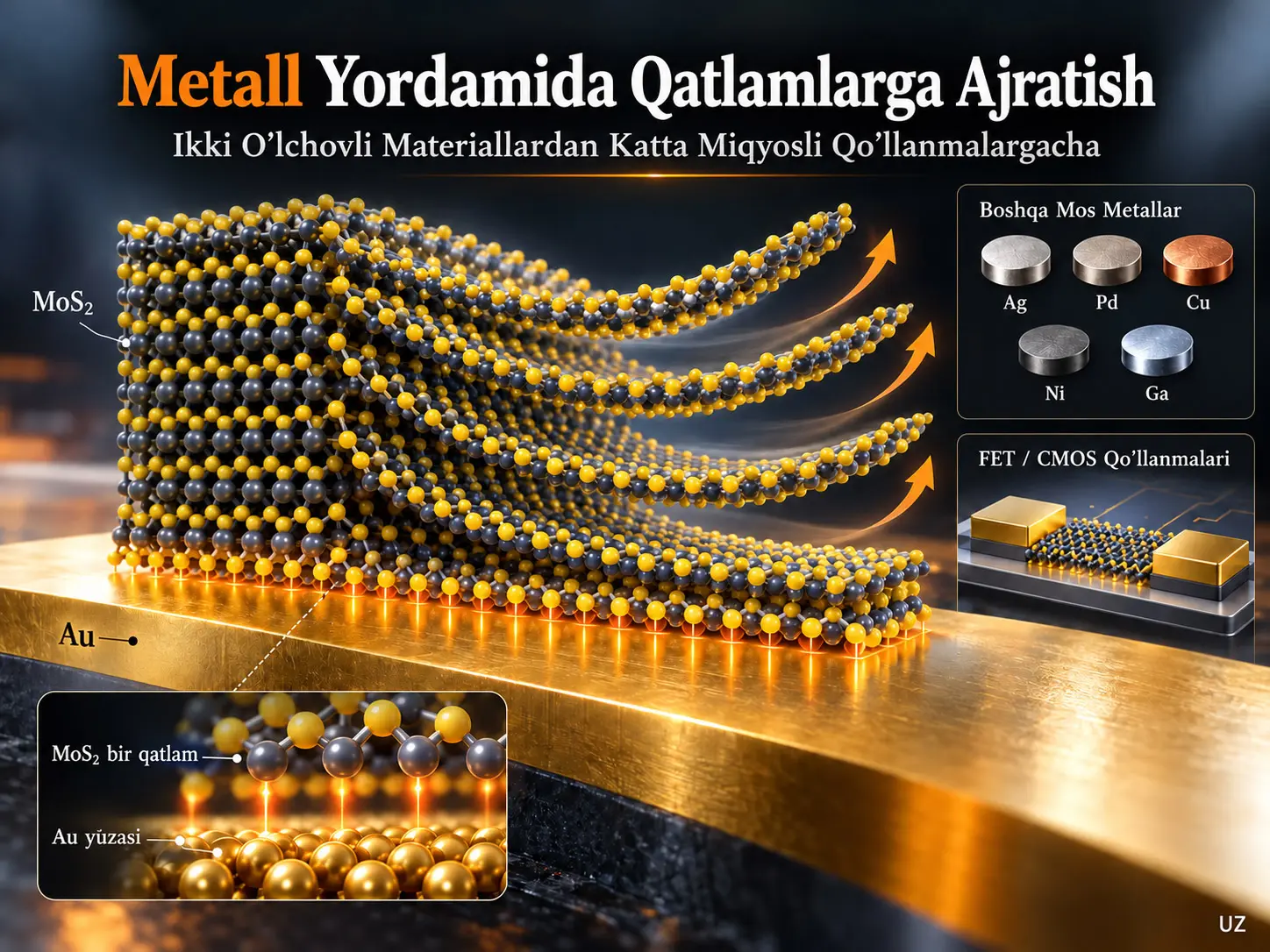

Metall yordamidagi qatlam ajratish qatlamli kristallning metall sirt bilan o‘zaro ta’sirini ta’minlab, metall–material interfeysidagi bog‘lanish bilan kristallning o‘z qatlamlari orasidagi bog‘lanish farqidan foydalanadi. Mos sharoitda metall ustida ushlab turilgan pastki qatlam yuqori qatlamlardan ajraladi. Ajralish samaradorligi faqat bog‘lanish energiyasiga emas; ayniqsa oltin yordamidagi tizimlarda mahalliy deformatsiya tufayli qatlamlararo mexanik bog‘lanishning zaiflashishiga ham bog‘liq.
Termodinamik energiya muvozanati
Manba tadqiqotda mexanik qatlam ajralishining termodinamik sharti quyidagi tenglama bilan ifodalangan:
\[ \Delta G=E_{\mathrm{inter}}-E_{\mathrm{int}} \]
Bu yerda:
- \(\Delta G\): Manba modelida qatlam ajralishining termodinamik qulayligini ifodalovchi energiya farqidir.
- \(E_{\mathrm{inter}}\): Ikki o‘lchovli materialning o‘z qatlamlari orasidagi bog‘lanish energiyasidir.
- \(E_{\mathrm{int}}\): Metall sirt bilan ikki o‘lchovli material orasidagi interfeys bog‘lanish energiyasidir.
Manbada qo‘llangan ishora ta’rifiga ko‘ra:
\[ \Delta G<0 \]
sharti metall–material bog‘lanishi qatlamlararo bog‘lanishga nisbatan qulayroq bo‘lgan va ajralish termodinamik jihatdan yuz berishi mumkin bo‘lgan holatni ifodalaydi.
Energiyalar birlik maydonga nisbatan ifodalanganda bir xil birlikdan foydalanish kerak. Sharh grafen va MoS2 kabi tipik van der Waals materiallarida qatlamlararo bog‘lanish energiyasi taxminan 20 meV/Å2 darajasida ekanini keltiradi.
Bu tenglama ajralish energiya jihatidan mumkin yoki mumkin emasligini baholaydi; qanday kattalikdagi bir qatlam olinishi, material shikastlanmay qolishi yoki butun sirt bo‘ylab bir xil sifatda ajralish sodir bo‘lishini o‘zi yakka holda belgilamaydi.
Oltin yordamidagi ajratishda deformatsiya nega muhim?
Oltin yordamidagi qatlam ajratishda mahalliy deformatsiya oltin sirtiga tegib turgan eng pastki MoS2 qatlamining kristall panjarasiga yuqori qatlamlardan boshqacha ta’sir qilib, dastlabki ikki qatlam orasidagi mexanik bog‘lanishni zaiflashtirishi mumkin. Natijada eng pastki qatlam ustidagi interfeys kristallning afzal ajralish tekisligiga aylanadi. Sharhda ko‘rib chiqilgan ishlar bu mexanizm faqat kuchli metall yopishishidan ko‘ra batafsilroq tushuntirish berishini ko‘rsatadi.
Oltin–MoS₂ interfeysining fizik tuzilishi
Oltin ikki o‘lchovli materiallarni ajratishda keng qo‘llanadigan metallardan biridir. Oltin yordamidagi qatlam ajratish (Gold-Assisted Exfoliation, GAE), ayniqsa yuqori sifatli va katta maydonli TMDC bir qatlamlarini tayyorlashda rivojlangan.
Manbada o‘rganilgan Au(111)–MoS2 tizimida oltin bilan tegishib turgan eng pastki kristall qatlam sezilarli panjara deformatsiyasini boshdan kechirsa, yuqori qatlamlar kamroq ta’sirlanadi. Bu farq qatlamlar orasidagi bog‘lanishning butun kristall bo‘ylab bir xil bo‘lib qolmasligiga olib keladi.
Oltin sirt bilan MoS2 orasidagi o‘zaro ta’sirni tushunish uchun Raman spektroskopiyasi va yuqori burchakli halqasimon qorong‘i maydonli skanerlovchi transmissiya elektron mikroskopiyasi (HAADF-STEM) kabi usullardan foydalanilgan.
Manbada keltirilgan atomik tasvirlash natijalarida molibden atomlari joylashgan tekislik bilan oltin atomlari markazlari orasidagi o‘rtacha masofa \(5.1\pm0.3\) Å deb o‘lchangan. Oltingugurt atomlari tekisligi bilan oltin sirt orasidagi masofa taxminan 3,5 Å deb baholangan. Tipik Au–S kovalent bog‘ uzunligi taxminan 2,2 Å ekaniga qiyoslanganda, bu kattaroq masofa tadqiqotda kuchli van der Waals o‘zaro ta’siri foydasiga talqin qilingan.
Raman spektrlari deformatsiyani qanday ko‘rsatadi?
Raman spektroskopiyasi kristalldagi tebranish modlarining energiya yoki chastota o‘zgarishlarini o‘lchab, panjara simmetriyasi, deformatsiya va zaryad uzatilishi haqida ma’lumot beradi.
Sharhda keltirilgan oltin ustidagi ikki–to‘rt qatlamli MoS2 namunalarida \(E^1_{2g}\) Raman modining ajralishi va taxminan 380 cm−1 atrofida past chastotali komponent paydo bo‘lishi ta’kidlangan. Tegishli ishlar bu o‘zgarishni deformatsiya tufayli yuzaga kelgan panjara buzilishi bilan bog‘laydi.
\(A_{1g}\) modidagi ajralishni esa xuddi shunday talqin qilmaslik kerak; sharh bu moddagi o‘zgarish tegishli tizimda zaryad dopingi bilan bog‘liq bo‘lishi mumkinligini ko‘rsatadi. Shu tariqa har bir Raman chizig‘i bitta fizik mexanizmning dalili sifatida qaralmaydi.
Oltin sirt hosil qiladigan o‘zaro ta’sir bir qatlamli MoS2-da simmetriya o‘zgarishi va odatiy sharoitda taqiqlangan ayrim Raman modlarining faollashishiga ham olib kelishi mumkin. Bu holat metall–yarimo‘tkazgich interfeysi nafaqat mexanik ajralishga, balki materialning tebranish simmetriyasiga ham ta’sir qilishi mumkinligini ko‘rsatadi.
O‘zgartirilgan chiziqli zanjir modeli
Manba 1-rasmda ko‘rib chiqilgan o‘zgartirilgan chiziqli zanjir modeli (modified Linear Chain Model, mLCM), MoS2 kristalidagi qatlamlararo mexanik kuch doimiylarini taqqoslash uchun ishlatiladi.
Bu modelda \(K_0\), buzilmagan MoS2 ichidagi boshqa qatlamlar orasidagi xarakterli kuch doimiysini; \(K_{\alpha}\) esa oltin bilan o‘zaro ta’sir qiluvchi birinchi qatlam bilan ikkinchi qatlam orasidagi kuch doimiysini ifodalaydi.
Sharhda keltirilgan natijalar quyidagicha:
- Ikki qatlamli MoS2 uchun \(K_{\alpha}\), taxminan \(0.8K_0\) darajasida.
- Umumiy kristall qalinligi oshgani sari dastlabki ikki qatlam orasidagi bog‘lanish kuchi sezilarli kamayadi.
- Besh qatlamdan qalinroq kristallarda \(K_{\alpha}\) nolga yaqinlashadi.
Bu natija oltin sirtga yopishgan eng pastki qatlam yuqori kristall panjaradan deyarli mexanik tarzda ajralishi mumkin bo‘lgan sharoitni tushuntiradi. Birinchi prinsiplar hisoblarida taxminan %3,5 dan ortiq ikki o‘qli deformatsiya va besh qatlamdan qalin kristall sharoitida ajralish energiyasi manfiy bo‘lishi mumkinligi keltirilgan.
Talqin chegarasi: %3,5 qiymati barcha metall–material tizimlari uchun universal deformatsiya chegarasi emas. Bu muayyan oltin yordamidagi MoS2 modeli uchun sharhda keltirilgan hisoblash natijasidir.
Qo‘llangan bosim nimani o‘zgartiradi?
Metall sirt bilan kristallning haqiqiy kontakt maydoni yetarli bo‘lmasa, energiya jihatidan qulay tizimda ham tartibli ajralish sodir bo‘lmasligi mumkin.
Mos tashqi bosim kristallning oltin sirtga yaxshiroq joylashishini ta’minlaydi. Bu kontakt maydonini va mahalliy deformatsiya taqsimotini o‘zgartirishi; birinchi qatlam bilan yuqori kristall orasidagi bog‘lanish zaiflashadigan hududning kengayishiga yordam berishi mumkin.
Biroq haddan tashqari bosim panjara shikastlanishi yoki nazoratsiz parchalanish xavfini tug‘dirishi mumkin. Manba 1b-rasm nazoratli kontakt va ortiqcha bosim holatlarini taqqoslab, bosim faqat kuchni oshirish vositasi emas, balki interfeys muhandisligi parametri ekanini ko‘rsatadi.
Oltin plyonkaning qalinligi, sirt g‘adir-budurligi va yangiligi
Sharh oltin plyonkaning fizik holati qatlam ajratish sifatiga ta’sir qilishini ko‘rsatadi. Yupqa va silliq oltin sirtlarda yaxshiroq kontakt hosil bo‘lishi mumkin, qalin va g‘adir-budur plyonkalarda esa samarali metall–material o‘zaro ta’siri kamayishi mumkin.
Manba 1d va 1e-rasmlar 7,5 nm va 100 nm qalinlikdagi Au plyonkalarda bajarilgan MoS2 qatlam ajratish natijalarini taqqoslaydi. Keltirilgan misolda yupqa oltin plyonka qulayroq natija bergan.
Ko‘rib chiqilgan ishlar oltin plyonka uchun taxminan 5–20 nm oralig‘ini mos deb ko‘rsatadi. Shuningdek, yangi tayyorlangan oltin sirtdan foydalanish muhim; havoga ta’sirlanish va sirtning eskirishi ajralish samaradorligini kamaytirishi mumkin.
Oltin yordamidagi qatlam ajratishning jarayon ketma-ketligi
Sharhda ko‘rib chiqilgan keng tarqalgan jarayonda avval kremniy/kremniy dioksidi, kvars yoki egiluvchan plastmassa kabi mos taglik ustiga Ti yoki Cr yopishish qatlami, keyin Au qatlami cho‘ktiriladi.
So‘ng hajmiy qatlamli kristall Au sirtiga nazoratli bosim bilan kontakt qilinadi. Manbada berilgan namuna jarayonida kontakt taxminan 1–5 daqiqa davom ettiriladi. Kristall sekin olib tashlanganda mos sharoitda metall ustida bir qatlamli hududlar qolishi mumkin.
Bu jarayon boshlang‘ich kristallning monokristall tuzilishidan foydalanadi. Shu sababli yangi o‘stirilgan polikristall plyonkada hosil bo‘lishi mumkin bo‘lgan don chegaralarining bir qismidan qochish mumkin. Biroq olinadigan bir qatlam maydoni boshlang‘ich kristall o‘lchami bilan cheklanadi.
Oltindan tashqari qaysi metallar qatlam ajratishda ishlatilishi mumkin?
Metall yordamidagi qatlam ajratish faqat oltin bilan cheklanmaydi. Sharhda kumush, palladiy, mis, nikel va suyuq galliy kabi muqobillar baholangan. Bu metallar bir xil natijaga aynan bir xil mexanizm bilan erishmaydi: oltinda mahalliy deformatsiya tufayli ajralish ustun bo‘lsa, ayrim o‘tish metallarida kuchli interfeys bog‘lanishi va oksidlanishni nazorat qilish; galliyda esa atomlarning qatlamlar orasiga kirishi muhim bo‘ladi.
Kumush: Narx va optik xususiyatlar
Kumush (Ag), oltinga qaraganda arzonroq muqobil sifatida o‘rganilmoqda. Manbada ko‘rib chiqilgan ishlar kumush plyonkalar orqali katta maydonli MoS2 va boshqa ikki o‘lchovli materiallarni olish mumkinligini ko‘rsatadi.
Kumushning muhim xususiyatlaridan biri sirt morfologiyasi bilan bog‘liq. Termik bug‘latish orqali tayyorlangan ayrim Ag plyonkalari to‘plangan nanozarrachalar hosil qilgan sezilarli g‘adir-budurlikka ega. Bu tuzilma plazmonik o‘zaro ta’sirlarga ta’sir qilishi mumkin.
Oltin bilan bevosita kontakt ayrim ikki o‘lchovli yarimo‘tkazgichlarning fotolyuminessensiyasini susaytirishi mumkin. Aksincha, ayrim g‘adir-budur kumush sirtlar fotolyuminessensiya signalini kuchaytirishi mumkinligi sharhda keltirilgan.
MoS2 va MoSe2 uchun o‘rganilgan kumush plyonka qalinliklari orasida, 5 nm Ag plyonkada eng kuchli fotolyuminessensiya signali kuzatilgan bir ish keltirilgan. G‘adir-budur Ag ustidagi MoS2-da taxminan 1,86 eV energiyali A-eksiton fotolyuminessensiya cho‘qqisi kuchaygani bildiriladi.
Bu natija kumush barcha sirt shakllarida fotolyuminessensiyani oshiradi degani emas. Sharh silliq va g‘adir-budur Ag sirtlarining optik xatti-harakati turlicha bo‘lishi mumkinligini alohida ko‘rsatadi.
Palladiy, mis va nikel: Oksidlanishning hal qiluvchi roli
Palladiy (Pd), mis (Cu) va nikel (Ni) kabi metallar ikki o‘lchovli materiallar bilan kuchliroq interfeys o‘zaro ta’sirlarini hosil qilishi mumkin.
Dastlabki tadqiqotlarda ayrim muqobil metallar ishlatilganda kristall yirtilishi, tartibsiz ajralish yoki istalmagan faza o‘zgarishlari kuzatilgan. Keyingi ishlar buni faqat metallning kuchli yopishishi bilan tushuntirib bo‘lmasligi, sirt oksidlanishi ham muhim bo‘lishi mumkinligini ko‘rsatgan.
Sharhda keltirilgan tajribalarda yuqori vakuumda joyida metall cho‘ktirish va kislorodsiz ishlov berish sharoitlari qo‘llanganda Pd, Cu, Ni va Ag bilan ham katta maydonli, yuqori sifatli MoS2 bir qatlamlarni olish mumkinligi bildiriladi.
Shunday qilib, metall turini tanlashni faqat bog‘lanish energiyasi kattaligiga kamaytirib bo‘lmaydi. Sirt oksidlangan yoki oksidlanmaganligi, metall qanday cho‘ktirilgani va kristall bilan metall orasida qanday kontakt hosil bo‘lgani birgalikda baholanishi kerak.
AFM bilan qatlam qalinligini tasdiqlash
Manba 2-rasm turli metallar bilan olingan qatlamlarning optik mikroskopiya va atom-kuch mikroskopiyasi (AFM) natijalarini o‘z ichiga oladi.
Kumush yordamidagi ajratish bilan olingan MoS2 hududlarida taxminan 0,65 nm pog‘ona balandligi qayd etilgan. Bu qiymat MoS2-ning xarakterli qatlamlararo masofasiga mos keladi.
AFM tasviri faqat sirt chiroyli yoki silliq ekanini ko‘rsatish uchun ishlatilmaydi. O‘lchangan pog‘ona balandligi bir va ikki qatlamli hududlarni farqlashni baholashda fizik ahamiyatga ega.
Suyuq galliy bilan atomik interkalatsiya
Galliy (Ga), xona haroratiga yaqin sharoitlarda suyuq holatga o‘ta olishi va metall xususiyatlarini saqlashi tufayli boshqacha qatlam ajratish yondashuviga imkon beradi.
Interkalatsiya, atom yoki molekulalarning qatlamli materialning mavjud qatlamlari orasiga kirishi jarayonidir.
Sharhda keltirilgan Bai va hamkasblari usulida eritilgan galliy bilan qatlamli materiallar taxminan 24 soat magnit aralashtirish orqali birlashtirilgan.
Galliy atomlari MoS2 qatlamlari orasiga kirishi bilan dastlab taxminan 0,6 nm bo‘lgan qatlam oralig‘i taxminan 1 nm gacha oshgani qayd etilgan. Bundan tashqari taxminan 1 nm balandlik va 8 nm kenglikdagi cho‘ntaksimon tuzilmalar kuzatilgan.
Galliyning oksidlanishi natijasida hosil bo‘lgan Ga2O3, material bilan o‘zaro ta’sirda qo‘shimcha rol o‘ynashi mumkin. Sharhda bu oksid tuzilmaning qatlamlararo van der Waals o‘zaro ta’siridan yuqori yopishish energiyasiga ega bo‘lishi va yengil aralashtirishda siljish kuchlariga hissa qo‘shishi tasvirlangan.
Raman, rentgen difraksiyasi (XRD) va rentgen fotoelektron spektroskopiyasi (XPS) natijalariga asoslanib, Ga interkalatsiyasidan keyin MoS2 va WS2 uchun 2H → 1T' faza o‘tishi ham qayd etilgan.
Bu faza o‘zgarishi, ayniqsa kataliz kabi qo‘llanmalarda muhim bo‘lishi mumkin. Biroq faza o‘tishi barcha metall yordamidagi qatlam ajratish usullari uchun majburiy yoki doimo istalgan natija emas.
Metall tanlashdagi texnik murosalar
| Metall tizimi | Ajralib turuvchi fizik xususiyat | Qo‘llash afzalligi | Asosiy cheklov yoki shart |
|---|---|---|---|
| Oltin (Au) | Interfeys o‘zaro ta’siri va deformatsiya tufayli ajralish | Katta maydonli va yuqori sifatli bir qatlamlar | Yuqori narx, sirt tozaligi va keyingi ko‘chirish talablari |
| Kumush (Ag) | Metall–material o‘zaro ta’siri va sirtga bog‘liq plazmonik ta’sirlar | Arzonroq material varianti va mos sirtlarda fotolyuminessensiyaning kuchayishi | Sirt morfologiyasi va ishlab chiqarish sharoitlariga sezgirlik |
| Palladiy (Pd) | Kuchli interfeys bog‘lanishi | Mos sharoitda yuqori sifatli MoS2 ajratish | Oksidlanishsiz tayyorlash va nazoratli kontakt zarurati |
| Mis (Cu) va nikel (Ni) | Kuchli metall–yarimo‘tkazgich o‘zaro ta’siri | Arzonroq jarayon ishlab chiqish salohiyati | Sirt oksidlanishi va jarayon nazorati |
| Suyuq galliy (Ga) | Qatlamlararo interkalatsiya va siljish yordamidagi ajralish | Qatlam oralig‘i va faza xatti-harakatini boshqarish imkoniyati | Interkalatsiya, oksid hosil bo‘lishi va mumkin bo‘lgan faza o‘zgarishlarini nazorat qilish |
Qatlam ajratishdan elektron qurilmaga o‘tish
Ikki o‘lchovli materialning yuqori kristall sifatga ega bo‘lishi bevosita foydalanishga tayyor elektron qurilma olinganini anglatmaydi. Qatlamni ma’lum joyga ko‘chirish, mos elektrodlar bilan kontakt qilish va ko‘plab qurilmalar orasida barqaror ishlashni ta’minlash kerak.
Shu sababli manba tadqiqot MAE texnologiyasi material tayyorlash bosqichidan chiqib, naqshli ko‘chirish va qurilma integratsiyasiga qanday qo‘llanganini ko‘rib chiqadi.
Maydon-effektli tranzistorlar
Maydon-effektli tranzistor (Field-Effect Transistor, FET) yarimo‘tkazgich kanal o‘tkazuvchanligi darvoza elektrodi orqali qo‘llangan elektr maydoni bilan boshqariladigan elektron qurilmadir.
MoS2 va WSe2 kabi atomik yupqa TMDC materiallari yuqori sifatli kanal hosil qila olgani uchun tranzistor tadqiqotlarida qo‘llanadi.
Sharhda keltirilgan Olsen va hamkasblari tadqiqotida o‘zgartirilgan oltin-lenta qatlam ajratish usuli bilan tayyorlangan MoS2 FET-larda xona haroratida \(250\pm20\) cm2 V−1 s−1 maydon-effektli tashuvchi harakatchanligi qayd etilgan.
Bu qiymat ko‘rib chiqilgan CVD bilan o‘stirilgan taqqoslash qurilmalariga nisbatan taxminan besh baravar yuqori ekani bildirilgan. Natija tegishli tajriba sharoitidagi taqqoslashga tegishli; barcha CVD asosidagi tranzistorlar universal ravishda xuddi shu nisbatda pastroq ishlaydi degani emas.
STM va STS o‘lchovlarining roli
Manba 4-rasmda oltin yordamidagi qatlam ajratish va an’anaviy lenta usuli bilan olingan WSe2 bir qatlamlarning atomik sirt xususiyatlari taqqoslanadi.
Skanerlovchi tunnel mikroskopiyasi (STM) atomik sirt tuzilishini o‘rganish uchun; skanerlovchi tunnel spektroskopiyasi (STS) esa mahalliy elektron holatlar haqida ma’lumot olish uchun ishlatilgan.
Keltirilgan tadqiqotda oltin yordamidagi usul bilan olingan WSe2 namunalarining sirt tozaligi va nuqtaviy nuqson holati o‘sha boshlang‘ich kristaldan olingan an’anaviy lenta usuli namunalari bilan qiyoslanadigan darajada topilgan.
STS natijalari ham materialning asosiy elektron tuzilishi saqlanganini qo‘llab-quvvatlaydi.
Bu natijalar metall yordamidagi ajratish mos sharoitda kristall sifatini saqlashi mumkinligini ko‘rsatadi. Ammo barcha metall yordamidagi jarayonlarda nol nuqson yoki nol ifloslanishni kafolatlamaydi.
Katta maydonli qurilma massivlarida bir xillik
Sharhda ko‘rib chiqilgan Giza va hamkasblari tadqiqotida katta maydonli MoS2 va WSe2 qatlamlaridan foydalanib, 100 dan ortiq qurilmani o‘z ichiga olgan massivlar o‘rganilgan.
Manba 4-rasmdagi AFM tasvirlari material sirtlarining tekisligini, harakatchanlik gistogrammalari esa qurilmalarning elektr xususiyatlari taqsimotini ko‘rsatadi.
Bu taqsimotlar bitta tranzistorda yuqori unumga erishishdan boshqa muhandislik savoliga javob beradi: bir xil materialdan tayyorlangan ko‘plab tranzistorlar bir-biriga qanchalik o‘xshash ishlaydi?
Qurilmalararo taqsimotning tor bo‘lishi integral sxema ishlab chiqarish uchun muhim bo‘lgan bir xillikni qo‘llab-quvvatlaydi.
Tadqiqot Usuli va Natijalari
Sharhning tadqiqot yondashuvi
Ushbu tadqiqot yangi laboratoriya tajribasi, qurilma prototipi yoki sonli simulyatsiyalar turkumini bajarmagan. Uning usuli metall yordamidagi ikki o‘lchovli material ishlab chiqarish bo‘yicha chop etilgan ishlardagi fizik mexanizmlar, material xarakterizatsiyalari, turli metall tizimlari va elektron qurilma natijalarini ilmiy tarzda birlashtiruvchi adabiyot sintezidir.
Sharhning dalil manbalari orasida Raman spektroskopiyasi, STM/STS, HAADF-STEM, AFM, XRD, XPS, nazariy hisoblar, tranzistor harakatchanligi o‘lchovlari va CMOS sxemalar xarakterizatsiyasi mavjud.
Bu usullarning barchasi sharh mualliflari tomonidan yangi umumiy tajribada qo‘llanmagan. Har bir usul adabiyotda keltirilgan tegishli asl tadqiqotning o‘z tajriba tuzilishiga tegishli.
Termodinamik moslik va ajralish sifati
Sharhning birinchi asosiy ilmiy xulosasi shuki, qatlam ajralishi energiya muvozanati bilan boshlanishi mumkin bo‘lsa-da, sifatli bir qatlam ishlab chiqarish uchun interfeysning mexanik xatti-harakati ham hal qiluvchi hisoblanadi.
Interfeys bog‘lanishi yetarli bo‘lmasa, metall materialni ushlab turolmasligi mumkin. Boshqa tomondan, yuqori bog‘lanish energiyasi mavjudligi ham o‘z-o‘zicha tekis ajralish tekisligini hosil qilmaydi.
Ayniqsa, oltin yordamidagi MoS2 tizimlarida deformatsiya dastlabki ikki qatlam orasidagi bog‘lanishni kamaytirib, ajralish mexanizmiga qo‘shimcha selektivlik berishi mumkin.
Manba rasmlarining eksperimental dalillar zanjiridagi roli
| Rasm | Ko‘rib chiqilgan usul yoki kuzatuv | Qo‘llab-quvvatlanadigan ilmiy talqin | Talqin chegarasi |
|---|---|---|---|
| 1 | Chiziqli zanjir modeli, bosim, HAADF-STEM va optik tasvirlar | Oltin–MoS2 interfeysida kontakt va deformatsiya afzal bir qatlam ajralishiga ta’sir qiladi. | Turli kichik rasmlar turli tadqiqotlarning dalillarini birlashtiradi. |
| 2 | Pd/Ag yordamidagi namunalarning optik tasvirlari, taqsimot gistogrammasi va AFM | Muqobil metallar bilan yuqori sifatli va ma’lum maydonlarda katta bir qatlamlar olish mumkin. | Barcha metallar bir xil sharoitda bir xil unum beradi degan xulosa ko‘rsatilmagan. |
| 3 | Au, Ag va boshqa metall yordamidagi tayyorlash jarayonlari | MAE bitta jarayon emas, balki metall va sirt tayyorlashga bog‘liq usullar oilasidir. | Sxemalar umumiy va universal ishlab chiqarish parametrlar to‘plamini bermaydi. |
| 4 | STM, STS, AFM va harakatchanlik taqsimotlari | Mos MAE usullari yuqori material sifati va qurilma xususiyatlarini saqlashi mumkin. | Turli tadqiqotlar o‘lchovlarini bitta ma’lumotlar to‘plami sifatida birlashtirmaslik kerak. |
| 5 | Naqshli qatlamlar, tranzistor massivlari, CMOS egri chiziqlari, kechikish va quvvat ma’lumotlari | Katta maydonli materiallar murakkabroq sxema tuzilmalariga integratsiya qilinishi mumkin. | Laboratoriya qurilma namoyishlari sanoat seriyali ishlab chiqarish yakunlanganini anglatmaydi. |
Funksional elektron xususiyatlarni saqlash
Atomik sifatli ikki o‘lchovli materiallardan tayyorlangan tranzistorlar unumiga ta’sir qiluvchi asosiy mexanizmlardan biri zaryad tashuvchilarning nuqsonlar va don chegaralarida sochilishidir.
Monokristall boshlang‘ich materiallardan olingan katta bir qatlamlar CVD bilan ko‘p sonli nukleatsiya sohalaridan o‘stirilgan polikristall plyonkalarda uchrashi mumkin bo‘lgan don chegaralarini kamaytirishi mumkin.
Bu mos qurilma dizaynida yuqori tashuvchi harakatchanligiga yaqinlashish imkonini beradi. Biroq elektr unum faqat qatlam ajratish sifati bilan belgilanmaydi; elektrod kontaktlari, taglik, dielektrik va qurilma arxitekturasi ham muhim.
Naqshli qatlam ajratish va joy tanlash
Manba 5-rasm MAE texnologiyasi tasodifiy bo‘laklar olishdan ma’lum joylarda kerakli shakldagi qatlamlarni tayyorlashga tomon rivojlanganini ko‘rsatadi.
Oltin shablonlar geometriyasini oldindan loyihalash orqali ikki o‘lchovli materiallar qaysi sohalarda ushlanishi va ko‘chirilishi ustidan nazorat o‘rnatish mumkin.
Bu yondashuv keyingi ayrim o‘yish jarayonlarini kamaytirishi va materialning kristall panjarasi keraksiz jarayon bosqichlarida shikastlanishi xavfini pasaytirishi mumkin.
Joy tanlash va shakl nazorati, ayniqsa ko‘plab tranzistorlarni tartibli sxema geometriyasida joylashtirish kerak bo‘lgan qo‘llanmalarda muhimdir.
CMOS mantiqiy sxemalariga integratsiya
Komplementar metall-oksid-yarimo‘tkazgich (Complementary Metal-Oxide-Semiconductor, CMOS) arxitekturasi n-tip va p-tip tranzistorlar birga ishlatiladigan hamda past statik quvvat sarfiga mos mantiqiy sxemalar tuzishga imkon beradigan elektron dizayn yondashuvidir.
Sharhda keltirilgan ishlarda oltin yordamidagi ajratish bilan olingan ikki o‘lchovli materiallardan n-tip va p-tip FETlar tayyorlangan va ular CMOS invertor sxemalariga integratsiya qilingan.
Manba 5-rasmda 50 ta CMOS invertorning turli ta’minot kuchlanishlaridagi xarakterizatsiyasi ko‘rsatilgan. Ishlatilgan ta’minot kuchlanishlari 1, 2 va 3 V.
Kuchlanish uzatish egri chiziqlari yaqqol mantiqiy inversiyani ko‘rsatgan, kommutatsiya chegarasi taxminan \(V_{\mathrm{DD}}/2\) atrofida ekanligi bildirilgan.
Tegishli tajribalarda eng kichik kechikish vaqti 20 µs, eng kichik statik quvvat sarfi esa 44 pW deb qayd etilgan.
Bu ikki son sharhda keltirilgan tegishli CMOS tadqiqotining natijalaridir. Har ikkala qiymat barcha ish sharoitlarida yoki barcha ikki o‘lchovli CMOS texnologiyalarida umumiy unum chegarasi degan xulosaga kelib bo‘lmaydi.
Nam o‘yish va quruq ko‘chirish o‘rtasidagi farq
An’anaviy oltin plyonka orqali qatlam ko‘chirish jarayonlarining ayrim variantlarida oltin plyonkani olib tashlash uchun KI/I2 kabi o‘yuvchi kimyoviy moddalar ishlatiladi.
Nam o‘yish vaqtida oksidlanish, istalmagan doping, sirt qoldiqlari va panjara shikastlanishi xavfi mavjud. Bu ta’sirlar ikki o‘lchovli yarimo‘tkazgichning dastlab saqlangan xususiyatlarini keyingi jarayon bosqichida buzishi mumkin.
Bu muammoni kamaytirish uchun ishlab chiqilgan yondashuvlardan biri oltin panjara va polikarbonat (PC) tutuvchi kompozit qatlam ajratish lentasidir.
Metall tutuvchi panjara sohalari kristall ajralishini qo‘llab-quvvatlasa, oltin bo‘lmagan ochiq joylar qatlamni keyingi taglikka ko‘chirishda bo‘shatish sohalari sifatida xizmat qilishi mumkin.
Sharhda keltirilgan quruq ko‘chirish usuli kimyoviy o‘yish zaruratini kamaytirib, materialning elektron xususiyatlarini saqlashga yordam berishi mumkin bo‘lgan jarayon variantidir.
Tegishli MoS2 tranzistorlarining chiqish xarakteristikalarida chiziqli xatti-harakat kuzatilishi mos omik kontakt hosil bo‘lishi bilan bog‘langan.
Moiré superpanjara tuzilmalarini tayyorlash
Ikki o‘lchovli kristallarni bir-biri ustiga juda kichik burchak farqlari bilan joylashtirish Moiré deb ataladigan fazoviy interferensiya naqshlarini hosil qilishi mumkin.
Bu tuzilmalarda ikki qatlam orasidagi burilish burchagi elektron tarmoqli tuzilmasi va qatlamlararo bog‘lanishni o‘zgartirishi mumkin. Shu sababli yassi tarmoqlar va korrelyatsiyalangan elektron holatlar kabi tadqiqot mavzulari uchun burchakni nazorat bilan tayyorlash muhim.
Sharhda ko‘rib chiqilgan oltin shablon yordamidagi usullarda Moiré superpanjara tuzilmalarini 0,3 darajadan kichik burchak xatosi bilan tayyorlash mumkinligi qayd etilgan.
Bu qiymat muayyan tadqiqotdagi burchak nazorati unumini ifodalaydi; barcha ikki o‘lchovli materiallarda xuddi shu burchak aniqligi o‘z-o‘zidan ta’minlanadi degani emas.
Sharhda keltirilgan tanlangan miqdoriy dalillar
| Fizik tizim / texnologiya | Qayd etilgan qiymat | Birlik yoki shart | Manba konteksti |
|---|---|---|---|
| Tipik van der Waals qatlamlararo bog‘lanishi | Taxminan 20 | meV/Ų | Fizik mexanizmni baholash |
| Oltin yordamidagi MoS2 ajralishi | Taxminan %3,5 | Ikki o‘qli deformatsiya chegarasi; model sharoitida | Deformatsiya tufayli ajralish |
| Au plyonka qalinligi | 5–20 | nm | Ko‘rib chiqilgan oltin yordamidagi jarayonlarda mos oraliq |
| Ga interkalatsiyasidan oldingi MoS2 oralig‘i | Taxminan 0,6 | nm | Suyuq metall interkalatsiyasi |
| Ga interkalatsiyasidan keyingi MoS2 oralig‘i | Taxminan 1 | nm | Suyuq metall interkalatsiyasi |
| Kumush yordamidagi MoS2 AFM pog‘onasi | Taxminan 0,65 | nm | Qatlam cheti morfologiyasi |
| Oltin-lenta usulidagi MoS2 FET harakatchanligi | 250 ± 20 | cm² V⁻¹ s⁻¹, xona harorati | Olsen va hamkasblari |
| CMOS invertor kechikishi | 20 | µs, qayd etilgan eng kichik qiymat | Giza va hamkasblari |
| CMOS statik quvvat sarfi | 44 | pW, qayd etilgan eng kichik qiymat | Giza va hamkasblari |
| Moiré superpanjara burchak xatosi | < 0,3 | daraja | Oltin shablon yordamidagi joylashtirish |
Ma’lumot holati: Bu jadval bitta tajribaning umumiy natijalarini ko‘rsatmaydi. Miqdoriy qiymatlar sharhning turli bo‘limlarida keltirilgan, turli asl tadqiqotlarga tegishli natijalardan tanlanib, mustaqil o‘quv shaklida tuzilgan. Qiymatlar orasida bevosita statistik taqqoslash qilinmasligi kerak.
Metall yordamidagi qatlam ajratish sanoat ishlab chiqarishiga tayyormi?
Metall yordamidagi qatlam ajratish katta maydonli va yuqori kristall sifatli ikki o‘lchovli materiallardan tranzistorlar va mantiqiy sxemalar tayyorlash mumkinligini ko‘rsatadigan kuchli tadqiqot natijalariga ega; biroq sharh texnologiya barcha jarayonlari bilan yetilgan uzluksiz sanoat ishlab chiqarishiga aylanganini isbotlamaydi. Metall narxi, sirt oksidlanishi, interfeys tozaligi, takrorlanuvchanlik, ko‘chirish sifati va uzluksiz liniyada ishlab chiqarish muhim rivojlantirish mavzulari bo‘lib qolmoqda.
Sanoat miqyosidagi asosiy cheklovlar
Sharh ayniqsa qimmatbaho metallardan foydalanish ishlab chiqarish xarajatini oshirishini qayd etadi. Oltinning yuqori unum berishi har bir qo‘llanmada u eng iqtisodiy metall degani emas.
Arzonroq metallardan foydalanish esa boshqa muammoni keltiradi: sirt oksidlanishi yoki material bilan istalmagan kuchli kimyoviy o‘zaro ta’sirlar ajralish sifatiga ta’sir qilishi mumkin.
Yana bir qiyinchilik laboratoriyada bitta tekis kristall olish bilan uzluksiz ishlab chiqarish liniyasida ko‘plab o‘xshash kristallar olish o‘rtasidagi farqdir. Katta maydon, yuqori unum, past nuqson zichligi va takrorlanuvchi elektr xususiyatlari bir vaqtda ta’minlanishi kerak.
Manba metall atomlarining materialga diffuziyasi, interfeysdagi oksidlanish, kutilmagan doping va keyingi ko‘chirish jarayonlaridagi shikastlanish xavflari to‘liq yo‘qolmaganini ham ta’kidlaydi.
Rulondan-rulonga ishlab chiqarish imkoniyati
Rulondan-rulonga (roll-to-roll) ishlov berish material harakatlanuvchi tashuvchi sirt ustida uzluksiz qayta ishlanadigan ishlab chiqarish yondashuvidir.
Sharh kelajakda MAE texnologiyasini bunday uzluksiz ishlab chiqarish usullari bilan birlashtirishni muhim tadqiqot yo‘nalishi deb baholaydi.
Biroq maqola yangi rulondan-rulonga MAE ishlab chiqarish liniyasini qurib, uning uzoq muddatli unumini tasdiqlamagan. Bu texnologik bog‘lanish kelajakdagi rivojlantirish maqsadidir.
Metallni qayta tiklash va jarayon iqtisodiyoti
Metall yordamidagi qatlam ajratish keng tarqalgan ishlab chiqarish texnologiyasiga aylanishida ishlatiladigan metallning narxi, sarfi va imkon bo‘lsa qayta tiklanishi muhim.
Mis va nikel kabi arzonroq variantlarni rivojlantirish, oltinni qayta ishlash jarayonlarini yaxshilash va ko‘chirish bosqichlarini kamaytirish sharhda ko‘rsatilgan yechimlar qatoriga kiradi.
Biroq manba barcha metall variantlarning batafsil iqtisodiy tahlilini yoki ishlab chiqarish birligi uchun tasdiqlangan xarajat hisobini bermaydi.
Elektr va optik xususiyatlarni birgalikda saqlash
Metall tanlashning muhim natijalaridan biri bir xil sirt elektr kontakt va optik fotolyuminessensiyaga turlicha ta’sir ko‘rsatishi mumkinligidir.
Oltin yordamidagi tizimlar yuqori kristall sifati va elektron qurilma ishlab chiqarish bo‘yicha muvaffaqiyatli natijalar ko‘rsatishi mumkin bo‘lsa-da, metall bilan bevosita kontakt optik emissiyani bostirishi mumkin.
Aksincha, ayrim kumush nanostrukturalar plazmonik o‘zaro ta’sirlar orqali fotolyuminessensiyani kuchaytirishi mumkin.
Kelajak interfeys muhandisligi faqat tashuvchi harakatchanligini emas, balki fotojavob, yorug‘lik emissiyasi va uzoq muddatli barqarorlikni birgalikda optimallashtirishi kerak.
Tadqiqot qo‘llab-quvvatlaydigan xulosalar
- Metall yordamidagi qatlam ajratish an’anaviy lenta usuliga nisbatan kattaroq maydonli bir qatlamlarni tayyorlash uchun kuchli texnik variantdir.
- Oltin yordamidagi MoS2 ajratishda deformatsiya tufayli qatlamlararo ajralish muhim mexanizmdir.
- Interfeys bog‘lanish energiyasi bilan qo‘llangan mexanik sharoitlar birgalikda baholanishi kerak.
- Oltin sirtning qalinligi, tozaligi, yangiligi va g‘adir-budurligi ajralish sifatiga ta’sir qilishi mumkin.
- Kumush, palladiy, mis va nikel kabi metallar mos tayyorlash sharoitida muqobil qatlam ajratish jarayonlarida ishlatilishi mumkin.
- Galliy interkalatsiyasi qatlamlar oralig‘ini kengaytirishi va ayrim materiallarda faza o‘tishi bilan bog‘liq bo‘lishi mumkin.
- Metall yordamidagi usullar bilan olingan bir qatlamlardan yuqori unumli maydon-effektli tranzistorlarda foydalanish mumkin.
- Naqshli ko‘chirish va quruq transfer usullari ikki o‘lchovli materiallarni murakkabroq qurilma arxitekturalariga integratsiya qilishni qo‘llab-quvvatlaydi.
- Tegishli asl tadqiqotlarda CMOS invertorlar va Moiré superpanjara tuzilmalari uchun aniq qurilma darajasidagi namoyishlar bajarilgan.
Tadqiqot qo‘llab-quvvatlamaydigan xulosalar
- Barcha metall yordamidagi ajratish usullari nuqsonsiz va qoldiqsiz material hosil qilishini kafolatlamaydi.
- Oltin barcha material va qurilmalarda eng yaxshi tanlov ekanini isbotlamaydi.
- Turli metallar uchun yagona universal deformatsiya chegarasini belgilamaydi.
- Galliy interkalatsiyasi barcha ikki o‘lchovli materiallarda bir xil faza o‘zgarishini hosil qilishini ko‘rsatmaydi.
- Muayyan FET harakatchanligi barcha metall yordamidagi tranzistorlarda olinishi mumkinligini ko‘rsatmaydi.
- Sharhda keltirilgan turli qurilma unumlari bir xil laboratoriya sharoitida bevosita taqqoslanishi mumkinligini ko‘rsatmaydi.
- Metall yordamidagi qatlam ajratish barcha sanoat xarajati va uzluksizlik muammolarini hal qilganini isbotlamaydi.
- To‘liq miqyosli tijorat yarimo‘tkazgich ishlab chiqarish liniyasida uzoq muddatli unum, ishonchlilik va iqtisodiy ustunlikni tasdiqlamaydi.
Sharh usulining cheklovlari
Ushbu tadqiqot taqdim etadigan eksperimental dalillar turli asl nashrlardan olingan. Boshlang‘ich kristallar, ishlatilgan metallar, tagliklar, kontakt sharoitlari va elektron qurilma arxitekturalari bir xil emas. Shu sababli sharhning miqdoriy natijalari nazoratli bitta qiyosiy tajribada o‘lchangan qiymatlar sifatida baholanmasligi kerak.
Bundan tashqari, sharh yangi ishlab chiqarish liniyasini yaratmaganligi sababli sanoat miqyosini kengaytirishning haqiqiy unum, narx, ekologik ta’sir va uzoq muddatli sifat nazorati talablarini bevosita o‘lchamagan.
Manbada ta’kidlangan tadqiqot yo‘nalishlari nazoratli deformatsiya muhandisligi, arzon metall muqobillari, oksidlanishsiz ishlov berish, metallni qayta tiklash, uzluksiz ishlab chiqarish va murakkab van der Waals geterotuzilmalarini aniq integratsiya qilishdir.
Manba va Usul Haqida Izoh
Asl tadqiqot: Metal-Assisted Exfoliation of Two-Dimensional Materials: From Mechanisms to Large-Scale Applications.
Mualliflar: Manyao Wang; Zongyu Huang; Yang Chen; Xiang Qi.
Mas’ul mualliflar: Zongyu Huang; Yang Chen.
Tashkilot: Hunan Key Laboratory for Micro-Nano Energy Materials and Devices, School of Physics and Optoelectronics, Xiangtan University, Xiangtan 411105, China.
Jurnal: Chemistry.
Nashriyot: MDPI.
Bibliografik yozuv: Chemistry 2026, 8(5), 64.
DOI: 10.3390/chemistry8050064.
Rasmiy nashr havolasi: https://www.mdpi.com/2624-8549/8/5/64
Nashr sanasi: 7 may 2026. Maqola 15 aprel 2026 da qabul qilingan, 30 aprel 2026 da qayta ko‘rib chiqilgan va 5 may 2026 da qabul qilingan.
Nashr turi: Taqrizdan o‘tgan, ochiq kirishli ilmiy sharh (Review).
Maqola to‘plami: Functional Materials: Cross-Scale Innovations from Molecular Design to Macroscopic Applications.
Manba litsenziyasi: Creative Commons Attribution 4.0 International (CC BY 4.0).
Asosiy usul: Metall yordamidagi ikki o‘lchovli material ajratishga oid eksperimental va nazariy tadqiqotlarni interfeys o‘zaro ta’sirlari, deformatsiya tufayli ajralish, metall turlarining ta’siri, atomik xarakterizatsiya, material transferi va elektron qurilma integratsiyasi nuqtai nazaridan ilmiy baholash.
Asosiy fizik tenglama: \(\Delta G=E_{\mathrm{inter}}-E_{\mathrm{int}}\). Manba modelida \(\Delta G<0\), qatlam ajralishi termodinamik jihatdan qulay bo‘lgan shartni ko‘rsatadi.
Asosiy materiallar: Grafen, MoS2, WS2, MoSe2, WSe2, h-BN va sharhda ko‘rib chiqilgan boshqa qatlamli materiallar.
Asosiy metall tizimlari: Au, Ag, Pd, Cu, Ni va suyuq Ga.
Ko‘rib chiqilgan xarakterizatsiya usullari: Raman spektroskopiyasi, HAADF-STEM, AFM, STM, STS, XRD va XPS. Bu usullar bilan olingan natijalar sharhda murojaat qilingan turli asl nashrlarga tegishli.
Eksperimental ma’lumot holati: Tadqiqot yangi eksperimental ma’lumotlar to‘plami, umumiy o‘lchov kampaniyasi yoki yangi ishlab chiqarish prototipini taqdim etmaydi. Mavjud adabiyotda qayd etilgan natijalarni sintez qiladi.
Ma’lumotlarning mavjudligi: Manba tadqiqotda ma’lumot almashish qo‘llanilmasligi bildirilgan.
Moliyalashtirish: Tadqiqot National Natural Science Foundation of China tomonidan 12304091 raqamli grant va Natural Science Foundation of Hunan Province of China tomonidan 2025JJ50054 raqamli grant doirasida qo‘llab-quvvatlangan.
Muallif hissalari: Konseptuallashtirish Manyao Wang; dastlabki qoralama Manyao Wang; ko‘rib chiqish va tahrirlash Zongyu Huang, Yang Chen va Xiang Qi; vizuallashtirish Manyao Wang; maslahat Zongyu Huang, Yang Chen va Xiang Qi; moliyalashtirishni olish Zongyu Huang va Xiang Qi deb qayd etilgan.
Manfaatlar to‘qnashuvi: Mualliflar maqola bilan bog‘liq manfaatlar to‘qnashuvi yo‘qligini bildirgan.
Rasm va uchinchi tomon mualliflik huquqi holati: Manba 1–5-rasmlar turli nashrlardan jamlangan yoki ruxsat bilan qayta nashr qilingan ilmiy tasvirlar, grafiklar va sxemalarni o‘z ichiga oladi. Asosiy maqolaning CC BY litsenziyasi alohida uchinchi tomon huquq bildirishlarining barchasini avtomatik bekor qilmaydi. Verianla maqolasida bu rasmlar bevosita ko‘chirilmagan, fizik mexanizmlar va miqdoriy natijalar mustaqil tushuntirish va jadvallar bilan ifodalangan.
Asosiy metodologik cheklov: Bu maqola adabiyot sharhidir. Turli asl tadqiqotlarda olingan harakatchanlik, kechikish, quvvat, optik javob va qatlam ajratish natijalari bitta tajribaning umumiy chiqishlari emas. Sharh sanoat seriyali ishlab chiqarish ishonchliligi yoki to‘liq miqyosli iqtisodiy qo‘llanish imkoniyatini mustaqil sinamagan.
Ilmiy foydalanish chegarasi: Ushbu Verianla matni asl sharh ko‘rib chiqqan fizik mexanizmlar, texnologik usullar, eksperimental dalillar konteksti va qo‘llash cheklovlarini mustaqil o‘quv tuzilmasida tushuntiradi. Asl mikroskopiya tasvirlari, tajriba tuzilmalari, batafsil o‘lchovlar, adabiyotlar ro‘yxati va akademik iqtibos uchun DOI orqali asl nashr hamda sharhda iqtibos qilingan birlamchi tadqiqotlar ko‘rib chiqilishi kerak.
Izoh qoldiring
E-pochta manzilingiz chop etilmaydi. Majburiy maydonlar * bilan belgilangan
