Ti@(Al-Si-Ti)P/A356Al kompoziti, artık Ti çekirdeği ile Al-Si-Ti esaslı intermetalik kabuktan oluşan in-situ çekirdek-kabuk parçacıklarının A356 alüminyum matrisi güçlendirdiği parçacık takviyeli bir metal matris kompozitidir. Çalışmada bu kompozit toz-tiksoformlama ile hazırlanmış, 545 °C'de 1 saat çözeltiye alınmış ve ardından 170 °C'de 1–48 saat yaşlandırılmıştır. Sertlik ve çekme deneyleri klasik tek yaşlandırma piki yerine 8 ve 24 saatte iki ayrı mukavemet piki göstermiştir. Birinci pik başlıca koherent β″ çökeltilerinin kayma yoluyla sağladığı pekleşmeyle; daha yüksek olan ikinci pik ise yeniden oluşan β″ fazına Si-zengin partiküllerin Orowan katkısının eklenmesiyle açıklanmaktadır.

As-cast kompozitin akma dayanımı 137,3 MPa iken 8 saat yaşlandırılan örnekte Tablo 1'e göre 237,2 MPa'ya, 24 saatte 250,2 MPa'ya yükselmiştir. Nihai çekme dayanımı aynı koşullarda sırasıyla 308,4 MPa ve 319,0 MPa'dır. Kopma uzaması as-cast durumda %10,4 iken iki pikte sırasıyla %9,5 ve %8,2 düzeyinde kalmıştır. Bu nedenle çalışma, önemli bir mukavemet artışının tamamen kırılganlaştırıcı bir sürece dönüşmeden elde edilebildiğini göstermektedir.

Mikroyapı analizi ikinci pikin yalnız klasik β″→β′ aşırı yaşlanma dizisiyle açıklanamayacağını göstermektedir. Yaşlandırma sırasında başlangıçtan beri bulunan Al4Si benzeri metastabil Al-Si fazları çözünmekte; bu çözünme ve erken oluşmuş Mg-zengin B′ fazlarının çözünmesi matrise yeni çözünen atom sağlamaktadır. Böylece aşırı yaşlanma sırasında GP bölgeleri ve β″ fazları yeniden oluşabilmekte, aynı zamanda elementel Si partikülleri ve Si-zengin düzenli yapılar çökelmektedir. 24 saatte β″ hacim kesri yeniden %0,50'ye çıkarken Si-zengin partikül fazı %7,25'e ulaşmaktadır.

Çalışmanın yorumu laboratuvar koşullarıyla sınırlıdır. İncelenen sonuçlar belirli Ti@(Al-Si-Ti)P/A356Al kompozisyonu, üretim yöntemi ve 170 °C yaşlandırma programı için elde edilmiştir. Başka A356 kompozitleri, farklı çekirdek-kabuk takviyeleri veya endüstriyel ısıl işlem programları için aynı iki pik zamanının ya da aynı dayanım değerlerinin oluşacağı gösterilmemiştir.

Neden çift pikli yaşlandırma davranışı önemlidir?

Çökelme sertleşmesi uygulanan Al-Mg-Si esaslı alaşımlarda mukavemet çoğu zaman yaşlandırma ilerledikçe yükselir, en uygun çökelti dağılımında tek bir maksimuma ulaşır ve daha sonra çökeltiler irileşip koherens kaybettikçe düşer. Ti@(Al-Si-Ti)P/A356Al kompozitinde ise mukavemet ilk maksimumdan sonra azalmakta ve daha sonra yeniden yükselerek ikinci bir maksimum oluşturmaktadır. Bu ikinci artış, aşırı yaşlandırmanın yalnız sürekli yumuşama anlamına gelmediğini ve çözünen metastabil fazların yeni çökelme döngülerine malzeme sağlayabildiğini göstermektedir.

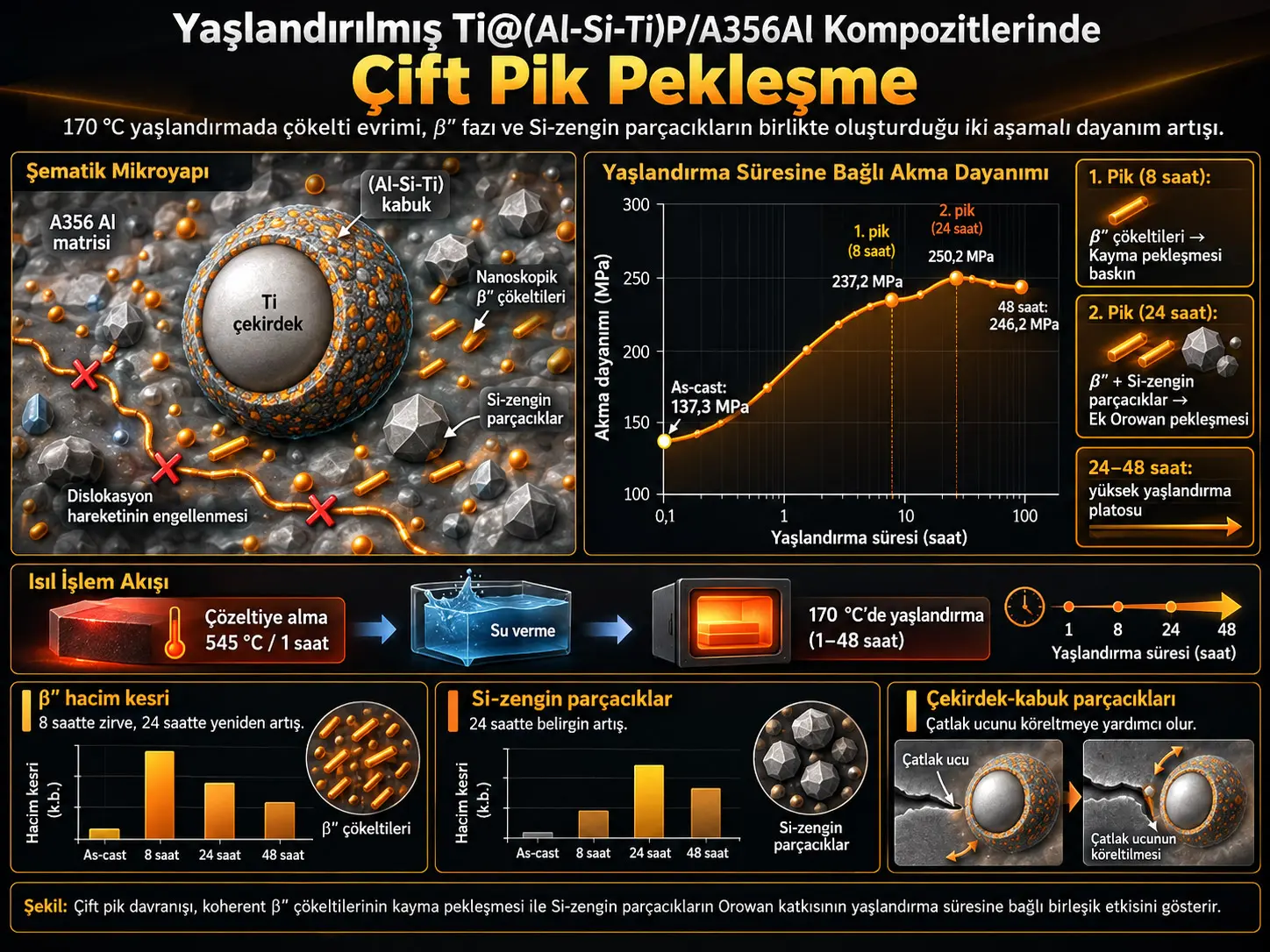

Bu Kompozitte Çift Pikli Yaşlandırma Pekleşmesi Neden Oluşuyor?

Ti@(Al-Si-Ti)P/A356Al kompozitindeki çift pik, 8 saatte β″ çökeltilerinin güçlü kayma pekleşmesiyle oluşan ilk maksimumun ardından Al-Si metastabil fazları ile Mg-zengin B′ fazlarının çözünerek matrise yeni çözünen atom sağlaması, bunun GP bölgeleri ve β″ fazlarının yeniden çökelmesini desteklemesi ve aynı dönemde Si-zengin partiküllerin Orowan pekleşmesi sağlaması nedeniyle ortaya çıkmaktadır.

Çekirdek-kabuk takviye parçacığının yapısı

Kompozitteki takviye parçacıklarında merkezde artık Ti çekirdeği bulunur. Çevresindeki gri kabuk esas olarak τ2 olarak tanımlanan Ti(Al,Si)2 nanoparçacıklarından oluşur; kabuğun kenarındaki testere dişi benzeri bölgelerde τ1, yani Ti7Al5Si12 fazı tanımlanmıştır. Çalışmanın mikroyapı görüntüleri, 170 °C yaşlandırma sırasında bu çekirdek-kabuk parçacıklarının genel küresel morfolojisinin önemli ölçüde değişmediğini göstermektedir.

Bu gözlem mekanizma açısından önemlidir. Yaşlandırma sonrasında ana Al parçacıklarının ve çekirdek-kabuk takviyelerin boyutlarında büyük değişim bulunmadığından, yaşlandırmayla oluşan ek mukavemet artışı esas olarak takviyenin geometrisinin değişmesinden değil, Al matrisindeki nanoskopik çökeltilerin evriminden kaynaklanmaktadır.

Çözeltiye alma işleminin etkisi

As-cast mikroyapıda primer Al parçacıkları, ikincil katılaşma bölgeleri, ötektik Si/Mg2Si yapıları ve çekirdek-kabuk takviyeler birlikte bulunmaktadır. 545 °C'de 1 saatlik çözelti işlemi sonrasında ötektik yapı miktarı azalır, primer Al parçacıkları Ostwald olgunlaşmasıyla büyür ve ötektik Si daha küresel hale gelir. Bu durum çözeltiden hemen sonraki, yani yaşlandırma 0 h durumunda kopma uzamasının %15,4'e çıkmasıyla birlikte gözlenmiştir.

A356 sistemindeki klasik çökelme dizisi

Çalışmanın teorik çerçevesinde Al-Mg-Si esaslı A356 için genel çökelme sırası şu şekildedir:

\[ \mathrm{SSSS} \rightarrow \text{atomik kümeler} \rightarrow \text{GP bölgeleri} \rightarrow \beta'' \rightarrow \beta',\,U1,\,U2,\,B' \rightarrow \beta,\,Si \]

β″ fazı çalışmada monoklinik Mg5Si6 olarak ele alınmaktadır. Bu küçük ve büyük ölçüde koherent iğnemsi çökeltiler dislokasyonlarla güçlü etkileşime girer. Daha ileri yaşlandırmada oluşan β′, B′ ve diğer daha iri yarı-koherent veya inkoherent fazlarda dislokasyon mekanizması giderek Orowan dolanmasına kayar.

1 saat: başlangıçtaki Al4Si metastabil fazları

1 saat yaşlandırılmış örneklerde yaklaşık 38,16 ± 5,53 nm boyutlu granüler çökelti benzeri parçacıklar gözlenmiştir. HRTEM ve FFT analizi bu yapıların Al4Si metastabil fazıyla uyumlu olduğunu göstermiştir. Yazarlar bu parçacıkların 170 °C yaşlandırma sırasında yeni oluşmadığını; başlangıçta atomize A356 tozunun hızlı katılaşması sırasında meydana gelmiş ve sonraki üretim adımlarında tamamen çözünmeden kalmış metastabil fazlar olduğunu yorumlamaktadır.

Bu aşamada belirgin GP bölgesi görülmez. Buna karşılık yerel kafes genişlemeleri ve su verme sırasında oluşmuş dislokasyon bölgeleri, ilerleyen yaşlandırmada çözünen atomların kümelenmesi için uygun çekirdeklenme bölgeleri oluşturur.

4 saat: çökelme çeşitliliğinin hızla artması

4 saatte mikroyapı daha karmaşık hale gelir. Granüler Si-zengin metastabil fazlara ek olarak küçük iğnemsi Mg-zengin kümeler, GP bölgeleri, β″ fazı, B′ ve β′ benzeri çökeltiler gözlenmiştir. Çalışma ayrıca uzun periyotlu istiflenme düzenine benzeyen Al-Si metastabil yapılar bildirmektedir.

Bu evrede β″ ve GP tipi koherent çökeltiler dislokasyonların onları kesmesi yoluyla mukavemet üretirken, B′ gibi daha iri çökeltiler için Orowan bileşeni devreye girmeye başlar.

8 saat: birinci mukavemet piki

8 saatte çok sayıda iğnemsi ve nokta biçimli β″ çökelti gözlenmektedir. β″ fazının hacim kesri %0,64 ile çalışmadaki ilk maksimumuna ulaşır. β″ çökeltileri Al matrisiyle yüksek koherens gösterdiği için dislokasyonların çökeltileri kesmesi; koherens gerilmesi ve elastik modül uyumsuzluğu üzerinden güçlü bir direnç oluşturur.

Bu koşulda ölçülen mikrosertlik 101,2 HV, akma dayanımı 237,2 MPa ve nihai çekme dayanımı 308,4 MPa'dır. Kopma uzaması %9,5'tir. Kaynak giriş ve sonuç bölümlerinde akma dayanımını 238,0 MPa olarak yuvarlanmış/farklı biçimde vermektedir; deney tablosunda 237,2 MPa bulunduğundan tablo değeri veri aktarımında korunmuştur.

12 saat: klasik aşırı yaşlanma eğilimi

12 saatte β″ çökeltilerinin hem boyutu hem hacim kesri azalır. β″ hacim kesri %0,22'ye düşerken β′ hacim kesri %0,91'e yükselmektedir. Buna paralel olarak mukavemet birinci pikten sonra geriler. Bu, β″ fazının çözünmesi veya β′ fazına dönüşmesiyle koherent-kesme mekanizmasının zayıflamasına uygundur.

Ancak 12 saatlik durum sıradan bir son aşırı yaşlanma noktası değildir. Yaklaşık 2 nm çapında yeni GP bölgeleri, β″ çökeltileri, elementel Si fazları ve Si-zengin düzenli yapılar görülmesi, matris içinde ikinci bir çökelme döngüsünün başladığını göstermektedir.

24 saat: ikinci ve daha yüksek mukavemet piki

24 saatte Si-zengin partikül fazının ortalama boyutu 27,67 ± 4,77 nm'dir ve hacim kesri 12 saatteki %2,12'den %7,25'e çıkar. Aynı zamanda β″ hacim kesri %0,50'ye yükselerek 8 saatteki %0,64 düzeyine yeniden yaklaşır.

β″ çökeltilerinin ortalama uzunluğu 46,70 ± 7,56 nm, kesit alanı 22,36 ± 5,50 nm² olarak ölçülmüştür. Bu kesit alanı, 8 saatlik birinci pikteki 6,28 ± 1,36 nm² değerinden belirgin biçimde yüksektir. β′ çökeltileri de büyümüş durumdadır.

İkinci pikin fiziksel açıklaması iki paralel güçlenme kanalına dayanır. Yeniden artan β″ popülasyonu dislokasyon-kesme mekanizmasıyla güçlü bir katkı sağlar. Yüksek hacim kesirli Si-zengin partiküller ise dislokasyonların parçacıkların çevresinden Orowan halkaları oluşturarak geçmesini zorlaştırır. Bu ikinci bileşen, 24 saatlik pikin 8 saatlik ilk pikin üzerine çıkmasına yardımcı olur.

48 saat: yüksek yaşlandırma platosu

48 saatte iğnemsi β″ fazının mikroyapıdaki önemi azalır; çok sayıda Si-zengin granüler faz ile daha iri β′/β çökeltileri hâkim hale gelir. Partikül çökeltilerinin hacim kesri %8,73'e yükselir. β′/β çökeltilerinin ortalama uzunluğu 97,91 ± 23,20 nm ve hacim kesri %1,28 olarak raporlanmıştır.

Bu aşamada kayma pekleşmesi zayıflasa da çok sayıdaki Si-zengin partikül ve iri β′/β fazlarının Orowan katkısı mukavemetin hızla çökmesini engeller. Bu nedenle 24–48 saat arasında yüksek bir yaşlandırma platosu korunur. Buna karşılık kopma uzaması 48 saatte %6,2'ye düşer; iri yarı-koherent ve inkoherent fazların matrise göre daha zayıf deformasyon uyumu bununla ilişkilendirilir.

Çalışmaya özgü çökelme dizisi

Yazarların TEM sonuçlarından çıkardığı çalışma-özgü evrim şu şekilde özetlenir:

\[ \mathrm{SSSS} \rightarrow \text{atomik kümeler} \rightarrow \text{GP bölgeleri} \rightarrow \beta'' \rightarrow \beta' + Si + \text{Si-zengin düzenli fazlar} \rightarrow \beta + Si + \text{Si-zengin düzenli fazlar} \]

Kayma Pekleşmesi ile Orowan Pekleşmesi Arasındaki Fark Bu Çalışmada Neden Önemlidir?

Kayma pekleşmesinde küçük ve koherent β″ çökeltileri dislokasyonlar tarafından kesilirken koherens ve elastik modül uyumsuzluğu dislokasyon hareketine direnç oluşturur; Orowan pekleşmesinde ise daha iri veya daha az koherent Si-zengin, β′ ve β fazları kesilemediği için dislokasyonlar parçacıkların çevresinden dolanır. Çift pik davranışı, yaşlandırma süresine bağlı olarak bu iki mekanizmanın göreli katkılarının değişmesiyle oluşur.

Koherens ve modül uyumsuzluğu katkısı

Çalışmada β″ fazının kayma pekleşmesi için koherens pekleşmesi ve elastik modül uyumsuzluğu esas alınmıştır. Koherens katkısı:

\[ \sigma_{CS} = 2.6MG|\varepsilon|^{3/2} \left( \frac{2rf_V}{b} \right)^{1/2} \]

ile ifade edilir. Burada \(M\) Taylor faktörü, \(G\) Al matrisinin kayma modülü, \(\varepsilon\) çökelti ile matris arasındaki koherens uyumsuzluk gerinimi, \(r\) kayma düzlemi üzerindeki eşdeğer çökelti yarıçapı, \(f_V\) hacim kesri ve \(b\) Burgers vektörü büyüklüğüdür.

Çalışmada \(M=3.06\), \(G=26.9\,\mathrm{GPa}\) ve \(b=0.29\,\mathrm{nm}\) kullanılmıştır.

Modül uyumsuzluğu katkısı:

\[ \sigma_{MS} = 0.0055M(\Delta G)^{3/2} \left( \frac{2f_V}{G} \right)^{1/2} \left( \frac{r}{b} \right)^{0.275} \]

şeklinde hesaplanır. \(\Delta G\), çökelti ve Al matrisi arasındaki kayma modülü farkıdır.

Orowan katkısı

Parçacıkların dislokasyon tarafından kesilmek yerine çevresinden dolanıldığı durumda çalışma şu Orowan bağıntısını kullanır:

\[ \sigma_{or} = \frac{0.13Gb}{\lambda} \ln \left( \frac{d}{2b} \right) \]

\(d\) ortalama çökelti çapını, \(\lambda\) ise ortalama parçacıklar-arası mesafeyi ifade eder. \(\lambda\) küçüldükçe dislokasyonların geçebileceği boşluk daralır ve Orowan direnci artar. Çalışmada partikül biçimli Si-zengin çökeltiler ile β′/β çökeltilerinin geometrileri farklı olduğu için bu katkılar ayrı hesaplanmıştır.

Birleşik çökelti pekleşmesi

Kayma ve Orowan katkıları çalışma içinde kareler toplamı yaklaşımıyla birleştirilir:

\[ \sigma_p^2 = \sigma_{sh}^2 + \sigma_{or}^2 \]

Burada \(\sigma_p\) toplam çökelti pekleşmesi, \(\sigma_{sh}\) kayma mekanizması katkısı ve \(\sigma_{or}\) Orowan katkısıdır.

Katı çözelti pekleşmesi

Katı çözelti katkısı kaynakta:

\[ \sigma_{SS} = MGb\varepsilon_{SS}^{3/2}c^{1/2} \]

ile hesaplanır. \(\varepsilon_{SS}\) çözünen atomların oluşturduğu kafes gerinimini, \(c\) çözünen atom derişimini temsil eder. Kaynak hesaplarına göre ilk durumda toplam katı çözelti katkısı yaklaşık 14,4 MPa iken Mg ve Si'nin ilgili değişiminin yaklaşık 5 MPa düzeyinde olması nedeniyle yaşlandırma boyunca katı çözelti katkısındaki azalma, çökelti pekleşmesine kıyasla ikincil kabul edilmiştir.

Model ile ölçüm arasındaki uyum

Yazarların güçlenme modeli, deneysel akma dayanımındaki iki maksimumun genel biçimini yeniden üretmektedir. β″ fazının hesaplanan kayma katkısı yaşlandırma süresi boyunca çift pikli bir karakter gösterir ve β″ hacim kesrinin değişimiyle yakından izlenir. Si-zengin partiküllerin Orowan katkısı ise yaşlandırma ilerledikçe belirgin biçimde artar.

Model kusursuz değildir. İlk 8 saatte Al-Si metastabil fazlarının çözünmesine bağlı mukavemet kaybının modele eklenmemesi hesaplanan değeri ölçümün biraz üzerinde bırakmaktadır. 48 saatte ise β′/β ve Si-zengin partiküllerin aralıklarının bağımsız hesaplanması gerçek karma parçacık dağılımını yeterince temsil etmediğinden model deneysel akma dayanımını olduğundan düşük tahmin etmektedir.

Çekirdek-kabuk parçacıklarının kırılma davranışındaki rolü

8 ve 24 saatlik pik koşullarının kırılma yüzeyleri ağırlıklı olarak çukurlar ve yırtılma sırtlarından oluşan sünek kırılma özellikleri göstermektedir. Bazı çekirdek-kabuk takviyeler kırılmakla birlikte kesit gözlemlerinde çatlak önü parçacık bölgesinden Al matrise geçerken körelmektedir.

Çalışma bu davranışı, sünek Ti çekirdeği ve Al matrisinin kırılgan intermetalik kabuk çevresinde çatlak ilerlemesini yavaşlatabilmesiyle ilişkilendirir. Yaşlandırma sırasında çekirdek-kabuk geometrisinin büyük ölçüde korunması, bu çatlak-köreltme etkisinin iki pik durumunda da devam etmesini sağlar.

Çalışmanın desteklediği ve desteklemediği sonuçlar

Çalışmanın desteklediği: İncelenen Ti@(Al-Si-Ti)P/A356Al kompozitinde 170 °C yaşlandırma sırasında 8 ve 24 saatte iki mekanik özellik piki oluşmaktadır. TEM sonuçları β″ fazının iki pikte de merkezi rol oynadığını, ikinci pikin ayrıca Si-zengin partiküllerin artan Orowan katkısıyla desteklendiğini göstermektedir.

Çalışmanın desteklemediği: Aynı 8 ve 24 saatlik optimumların bütün A356 alaşımlarında veya bütün partikül takviyeli Al kompozitlerinde ortaya çıkacağı gösterilmemiştir. Çalışma endüstriyel üretim ölçeğinde uzun dönem yorulma, aşınma, korozyon veya servis ömrü testi gerçekleştirmemektedir. İkinci pik mekanizması da yalnız mekanik eğriden çıkarılmamış; incelenen numunelerdeki TEM ve güçlenme modelinin birlikte yorumlanmasına dayanmaktadır.

Çalışmanın Yöntemi ve Bulguları

Başlangıç malzemeleri

A356 alaşım tozunun nominal bileşimi Al-7Si-0.24Mg ağırlık yüzdesidir ve ortalama parçacık boyutu 19,44 µm'dir. Saf Ti tozu %98,82 saflıkta olup ortalama parçacık boyutu 19,85 µm'dir. Başlangıç bileşimi, Ti'nin A356 ile tamamen reaksiyona girmesi durumunda hacimce %10 Al3Ti oluşacak biçimde tasarlanmıştır.

Toz-tiksoformlama işlemi

Tozlar tasarlanan oranda karıştırılmıştır. Bilya/toz ağırlık oranı 5, dönme hızı 100 rad/dak ve toplam karıştırma süresi 40 dakikadır. Her 10 dakikalık öğütme sonrasında 5 dakika soğutma uygulanmış ve dönme yönü ters çevrilmiştir.

Karışım vakum sıcak presinde 200 °C'de, 440 kN yük altında 30 dakika preslenerek 45 mm çapında silindirik kütük haline getirilmiştir. Kütükler daha sonra \(10^{-2}\) torr'dan düşük vakum altında 595 °C'de 50 dakika kısmen yeniden ergitilmiş, 200 °C'ye ön ısıtılmış kalıba hızla aktarılmış ve 190 MPa basınç altında 20 saniye tiksoformlanmıştır.

Isıl işlem

Kompozitler tel erozyonla radyal yönde 2 mm kalınlıklı dilimlere ayrılmıştır. Numuneler 545 °C'de 1 saat çözeltiye alınmış, ardından 60 °C sudaki hızlı su verme işlemine tabi tutulmuştur. Doğal yaşlanmanın etkisini sınırlamak amacıyla yapay yaşlandırma su vermeden sonraki bir saat içinde başlatılmıştır.

Yaşlandırma sıcaklığı 170 °C'dir ve süreler 1 ile 48 saat arasında değiştirilmiştir. Yaşlandırma sonunda numuneler havada doğal olarak soğutulmuştur.

Mekanik deneyler

Vickers mikrosertlik WILSON VH1202 cihazında 100 g yük ve 15 saniye bekletme süresiyle ölçülmüştür. Her koşul için beş geçerli ölçümün ortalaması kullanılmıştır.

Çekme deneyleri Model 5982 elektronik üniversal test makinesinde oda sıcaklığında gerçekleştirilmiştir. Numunelerin ölçü boyu 10 mm, kesiti 2 mm × 2,5 mm'dir. Çekme hızı 0,5 mm/dak'dır; gerinim video ekstansometreyle ölçülmüş ve çekme dayanımları üç numunenin ortalaması olarak verilmiştir.

Mikroyapı ve çökelti karakterizasyonu

Genel mikroyapı LSM 800 optik mikroskop ve EDS donanımlı QUANTA FEG 450 SEM ile incelenmiştir. Çökeltiler FEI Talos F200X (S)TEM cihazında 200 keV hızlandırma geriliminde; SAED, BF, HRTEM, HAADF-STEM ve EDS haritalama teknikleriyle karakterize edilmiştir.

TEM folyoları %5 perklorik asit ve %95 etanol elektrolitinde −30 °C ve 40 V altında elektropolisajla hazırlanmış, ardından Gatan 695 iyon parlatıcıda 3–5 keV hızlandırma gerilimi ve 3–8° püskürtme açılarıyla inceltilmiştir.

Ana mekanik özellikler

Kaynak içi sayı uyarısı: Tablo 1, 24 saat sertliğini 102,3 HV verirken aynı çalışmanın ana metni ve sonuç bölümü 105,3 HV bildirir. Benzer biçimde Tablo 1 ve özet, 8 saat akma dayanımını 237,2 MPa verirken giriş ve sonuç bölümleri 238,0 MPa kullanır. Bu farklar kaynak içinde çözümlenmediğinden Verianla tarafından tek bir değere dönüştürülmemiştir.

Partikül biçimli çökeltilerin evrimi

İlk 12 saatte bu partikül grubunun hacim kesri azalmaktadır; kaynak bu azalışı başlangıçtan kalan Al-Si metastabil fazlarının çözünmesiyle ilişkilendirir. 24 saatten itibaren Si-zengin yeni partiküllerin yoğun biçimde çökelmesi nedeniyle eğilim tersine döner.

β-tipi çökeltilerin kritik değişimi

Bu tablo çift pik mekanizmasının en önemli nicel kanıtlarından birini oluşturur: β″ hacim kesri 8 saatte yüksekken 12 saatte düşer, ancak 24 saatte yeniden artar. Aynı zamanda 24 saatteki β″ çökeltileri 8 saatteki β″ çökeltilerinden daha büyük kesit alanına sahiptir.

Birinci ve ikinci pikin mekanik karşılaştırması

As-cast duruma göre 8 saatlik koşulda akma dayanımı yaklaşık %72,8 ve UTS %25,2 artmaktadır. 24 saatlik koşulda artışlar sırasıyla %82,2 ve %29,5'tir. Kopma uzaması her iki pikte as-cast durumdan bir miktar düşük olmakla birlikte %8'in üzerinde kalmaktadır.

48 saatte akma dayanımı hâlâ 246,2 MPa düzeyindedir; ancak kopma uzamasının %6,2'ye düşmesi, yüksek yaşlandırma platosunun süneklik açısından ücretsiz olmadığını göstermektedir.

Güçlenme modelinin mantığı

Çalışma, yaşlandırma öncesinde çekirdek-kabuk parçacıklarının oluşturduğu tane inceltme, geometrik gerekli dislokasyon, termal uyumsuzluk, yük transferi ve katı çözelti katkılarını daha önceki model çerçevesiyle ele almaktadır. Yaşlandırma boyunca primer Al ve çekirdek-kabuk parçacık boyutları büyük ölçüde sabit kaldığından mevcut çalışmanın ana hesabı çökelti pekleşmesine odaklanmaktadır.

Yaşlandırma 0 h akma dayanımı başlangıç değeri kabul edilerek:

\[ \sigma_{cy} = \sigma_i + \sigma_p + \sigma_{SS} \]

bağıntısıyla deneysel akma dayanımı çökelti ve katı çözelti katkıları üzerinden değerlendirilmiştir.

Modelin yorum sınırı

Hesaplanan ve deneysel akma dayanımları genel çift pik eğilimi bakımından uyuşmaktadır; ancak model tüm etkileşimleri eksiksiz temsil etmez. Özellikle başlangıçtaki Al-Si metastabil fazının çözünmesinin negatif katkısı ilk saatlerde modele alınmamış; 48 saatte farklı çökelti ailelerinin gerçek uzaysal olarak iç içe dağılımı basitleştirilmiştir. Bu nedenle model, mekanizmayı destekleyen bir fiziksel açıklama aracıdır; ölçümlerin birebir yerine geçen kusursuz bir tahmin modeli değildir.

Kaynak ve Yöntem Notu

Özgün çalışma: The precipitate evolution and strengthening mechanisms of double-peak behavior in aged Ti@(Al-Si-Ti)P/A356Al composites.

Yazarlar: Zhiguo Zhang, Tijun Chen, Min Gao, Pengpeng Pu.

Corresponding author: Tijun Chen.

Kurumlar: School of Materials Science and Engineering, Lanzhou University of Technology; State Key Laboratory of Advanced Processing and Recycling of Nonferrous Metals, Lanzhou University of Technology; School of Materials and New Energy, Ningxia University.

Platform: SSRN.

SSRN Abstract ID: 7379988.

DOI: 10.2139/ssrn.7379988.

Resmî kayıt tarihi: 31 Ağustos 2026.

Kaynak türü: Deneysel malzeme bilimi ve çökelme sertleşmesi araştırması; preprint.

Hakemlik durumu: Kaynak PDF açık biçimde çalışmanın henüz hakem değerlendirmesinden geçmediğini belirtmektedir.

Lisans/telif: SSRN kaydı “All rights reserved. No reuse allowed without permission” statüsündedir. Bu nedenle özgün mikroskopi panelleri, şekil düzenleri ve tablo kompozisyonları Verianla içinde kopyalanmamış; bilimsel olgular ve sayısal veriler bağımsız öğretici yapıda yeniden düzenlenmiştir.

Finansman: National Natural Science Foundation of China, hibe No. 51564035.

Çıkar çatışması: Yazarlar bilinen bir mali çıkar veya kişisel ilişkinin çalışmayı etkilediğini bildirmemiştir.

Veri erişilebilirliği: Kaynak, verilerin talep üzerine paylaşılacağını belirtmektedir.

CRediT: Zhiguo Zhang — kavramsallaştırma, yöntem, araştırma, veri düzenleme, biçimsel analiz, görselleştirme ve ilk taslak; Tijun Chen — kavramsallaştırma, yöntem, danışmanlık, kaynak sağlama, finansman ve gözden geçirme/düzenleme; Min Gao — yöntem, biçimsel analiz ve gözden geçirme/düzenleme; Pengpeng Pu — araştırma.

Temel yöntemsel sınır: Sonuçlar tek kompozit sistemi ve tek yapay yaşlandırma sıcaklığı olan 170 °C için elde edilmiştir. Mikroyapı-mukavemet ilişkileri güçlü TEM kanıtları ve mekanik modelleme ile desteklenmekle birlikte farklı üretim rotaları, farklı takviye oranları ve servis koşulları çalışma kapsamında doğrulanmamıştır.

Kaynak içi sayısal tutarsızlık: 24 saat sertliği Tablo 1'de 102,3 HV, ana metin ve sonuçlarda 105,3 HV; 8 saat akma dayanımı Tablo 1 ve özette 237,2 MPa, giriş ve sonuç bölümünde 238,0 MPa olarak verilmektedir. Verianla bu farkları sessizce birleştirmemiştir.
