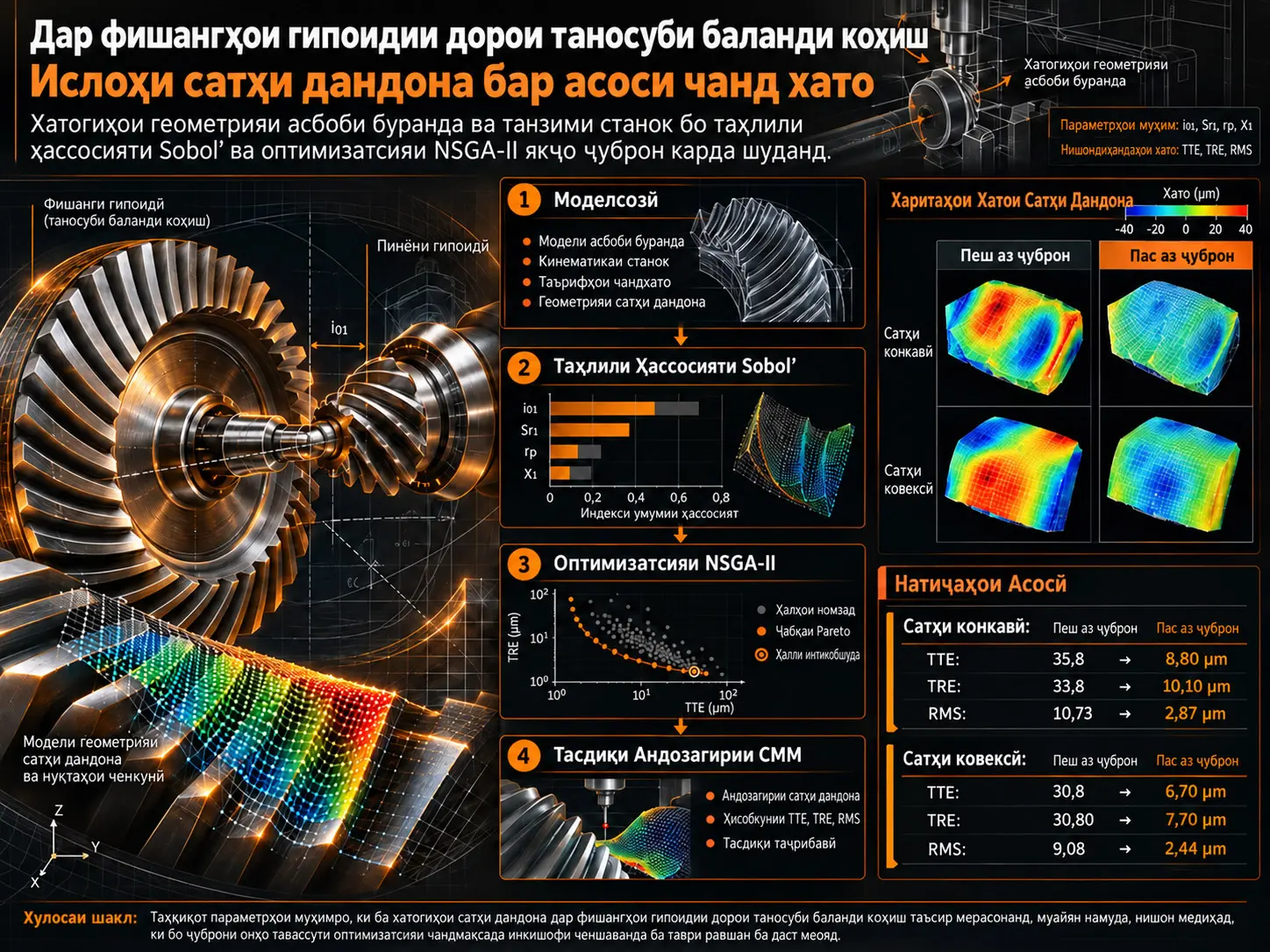

Усули ислоҳи сатҳи дандона бо дарназардошти муштараки чанд хато барои фишангҳои гипоидии дорои таносуби баланди коҳиш, хатогиҳои геометрияи асбоби буранда (Cutter Geometry Errors, CGE) ва хатогиҳои параметрҳои танзими станокро (Machine Setting Errors, MSE) дар як модели математикӣ арзёбӣ карда, манбаъҳои муҳими хатогиро бо таҳлили глобалии ҳассосияти Sobol’ муайян мекунад ва сипас каҷравиҳои сатҳи дандонаи TTE, TRE ва RMS-ро бо оптимизатсияи бисёрҳадафаи асосёфта ба NSGA-II якҷо коҳиш медиҳад; ин равиш ба дақиқии истеҳсолот нигаронида шудааст.
Таҳқиқот сатҳи пиниони фишанги гипоидии дорои таносуби баланди коҳишро бо равиши HFT, табдилоти координатаҳои фазоӣ ва назарияи даргирии фишангҳо моделсозӣ мекунад. Каҷравиҳои нормалӣ байни сатҳи назариявӣ ва сатҳи хатогидори дорои CGE ва MSE дар шабакаи 9 × 17 нуқта ҳисоб карда мешаванд. Хатои қуллаи дандона (TTE), хатои решаи дандона (TRE) ва каҷравии миёнаи квадратӣ (RMS) ҳамчун меъёрҳои самаранокӣ истифода мешаванд.
Таҳлили Sobol’ дар маҷмӯъ бо 10.000 намуна анҷом дода шуда, параметрҳои аз ҳама бартаридошта барои ҳамаи метрикаҳои хато таносуби гардиш \(i_{01}\), масофаи радиалӣ \(S_{r1}\), радиуси буранда \(r_p\) ва machine center-to-back \(X_1\) муайян шудаанд. Дар рейтинги таъсири умумии манбаъ \(i_{01}\) дар ҷойи аввал аст; \(q_1\) бошад дар доираи омӯхташуда таъсири камтарин дорад.
Ин чор тағйирёбандаи муҳим ба оптимизатсияи бисёрҳадафаи асосёфта ба NSGA-II ворид карда шуданд. Дар ҳалли интихобшудаи Pareto \(r_p=95{,}928\) mm, \(S_{r1}=79{,}735\) mm, \(X_1=0{,}682\) mm ва \(i_{01}=19{,}518\) ба даст омаданд; арзишҳои мувофиқи RMS, TTE ва TRE мутаносибан 2,87 µm, 8,8 µm ва 10,1 µm буданд.
Дар ченкуниҳои физикӣ дар сатҳи фурӯхамидаи дандона TTE аз 35,8 µm то 8,80 µm, TRE аз 33,8 µm то 10,10 µm ва RMS аз 10,73 µm то 2,87 µm коҳиш ёфт. Дар сатҳи барҷаста TTE аз 30,8 µm то 6,70 µm, TRE аз 30,80 µm то 7,70 µm ва RMS аз 9,08 µm то 2,44 µm паст шуд.
Муҳимтарин маҳдудияти тафсир ин аст, ки тасдиқи таҷрибавӣ на ба шумораи зиёди фишангҳои мустақилона истеҳсолшуда, балки ба ченкуниҳои такрории CMM дар ҳамон ҷуфти фишанги истеҳсолшуда такя мекунад. Таҳқиқот беҳбудии назарраси дақиқии сатҳи дандонаро барои геометрияи интихобшуда нишон медиҳад; аммо барои геометрияҳои гуногуни фишанг, фарсудашавии асбоб, хатои васлкунӣ, шароити ҳароратӣ ё кори дарозмуддати трансмиссия мустақиман умумисозӣ намекунад.
Масъалаи таҳқиқот ва холигии адабиёт
Дар фишангҳои гипоидӣ каҷравиҳо байни сатҳи дандонаи ба таври назариявӣ тарҳрезишуда ва сатҳи воқеии аз истеҳсол ҳосилшуда метавонанд ба сифати даргирӣ таъсир расонанд. Ин каҷравиҳо танҳо аз параметрҳои танзими станок ба вуҷуд намеоянд; геометрияи воқеии асбоби буранда низ метавонад аз арзишҳои идеалӣ фарқ кунад.
Қисми муҳими таҳқиқоти пешин ба хатогиҳои параметрҳои танзими станок ё фишангҳои гипоидӣ/конусии спиралии дорои таносуби анъанавии коҳиш тамаркуз кардааст. Ин таҳқиқот таъсири муштараки CGE ва MSE-ро ба TTE, TRE ва RMS дар фишангҳои гипоидии дорои таносуби баланди коҳиш дар як занҷири таҳлил ва оптимизатсия баррасӣ карда, ин холигиро ҳадаф қарор медиҳад.
Чаро Хатогиҳо дар Фишангҳои Гипоидии Дорои Таносуби Баланди Коҳиш Якҷо Оптимизатсия Мешаванд?
Азбаски геометрияи асбоби буранда ва параметрҳои танзими станок якҷоя ҳамон сатҳи ниҳоии дандонаро муайян мекунанд, ислоҳи танҳо як гурӯҳи хато метавонад тамоми каҷравии сатҳи воқеиро ҷуброн накунад. Модели таҳқиқот тағйирёбандаҳои CGE ва MSE-ро ба як муодилаи сатҳи хато мепайвандад, посухи муштараки TTE, TRE ва RMS-ро ба чанд манбаи хато таҳлил мекунад ва тағйирёбандаҳои аз ҳама таъсиргузорро якҷо ислоҳ мекунад.
Усули HFT ва геометрияи сатҳи дандона
Манбаъ барои моделсозии фишангҳои гипоидии дорои таносуби баланди коҳиш Hypoid Gears with Format and Tilt (HFT) усулро истифода мебарад. Тарафи фишанг бо усули forming ва сатҳи пинион бо равиши tilt/generating баррасӣ мешавад.
Дар Шакли 1 робитаҳои геометрии системаи фрезакунии фишанги конусии спиралии навъи Gleason No. 116 нишон дода шудаанд. Мавқеи буранда бо ҳаракатҳои \(Q\), \(\beta\), \(J\) ва \(I_x\); дар модели математикии эквивалентӣ бошад бо параметрҳои \(i_1\), \(j_1\), \(S_{r1}\) ва \(q_1\) ифода мешавад. Мавқеи ҷузъи коркардшаванда бо \(X_{M1}\), \(E_1\), \(X_1\) ва \(X_{B1}\) муайян мешавад.
Вектори радиалии мавқеи нуқтаи \(P\) дар буранда дар манбаъ бо Муодилаи (1), вектори нормалии воҳид бошад бо Муодилаи (2) муайян мешавад. Ин векторҳо тавассути матритсаҳои табдили координата ба системаи координатаи \(S_1\)-и пинион гузаронда мешаванд ва бо шарти даргирӣ сатҳи назариявии дандона ба даст меояд.
Маънои физикии ин занҷири математикӣ чунин аст: мавқеи ҳар нуқта дар буранда дар дохили станок ва нормали сатҳи он аз табдилоти фазоие, ки танзимоти станок ба вуҷуд меоранд, гузаронида шуда, нуқтаи мувофиқи сатҳ дар пинион ҳисоб карда мешавад.
Чаро абри нуқтаҳои 9 × 17 истифода мешавад?
Барои нигоҳ доштани дақиқии модел сатҳи назариявии пинион бо 9 × 17 = 153 нуқтаи намунагирӣ ифода шудааст. Манбаъ дар Шакли 4 равандро дар чор қадам нишон медиҳад: интиқоли сатҳи дандона ба ҳамвории проексияи даврзананда, сохтани шабакаи 9 × 17, ҳисоб кардани координатаҳои нуқтаҳо ва аз ин абри нуқтаҳо аз нав сохтани сатҳи сеченакаи пинион.
Ин шабака худи сатҳи пайвастаи дандона нест; он сохтори дискретии намунагириест, ки сатҳи дандонаро барои таҳлили ададӣ ва ҳисоб кардани хато намояндагӣ мекунад.
Модели хатои CGE ва MSE
Дар хатогиҳои геометрияи асбоби буранда ду тағйирёбандаи асосӣ омӯхта шудаанд:
- Хатои радиуси буранда \(\Delta r_p\).
- Хатои кунҷи профили буранда \(\Delta \alpha_p\).
Хатогиҳои танзими станок аз ҷузъҳои \(\Delta X_{M1}\), \(\Delta E_1\), \(\Delta X_1\), \(\Delta X_{B1}\), \(\Delta i_1\), \(\Delta j_1\), \(\Delta S_{r1}\), \(\Delta q_1\) ва \(\Delta i_{01}\) иборатанд.
Каҷравӣ дар самти нормалӣ байни сатҳи воқеӣ/хатодор ва сатҳи назариявӣ дар манбаъ бо Муодилаи (9) муайян мешавад:
\[ \left(P_i-r((u_p,\theta_p,\phi_1)_i,\xi_l)\right) \cdot n((u_p,\theta_p,\phi_1)_i,\xi_l)=h_i \]
Дар ин ҷо \(h_i\) каҷравии сатҳ дар самти нормали сатҳи назариявӣ дар нуқтаи намунагирии \(i\)-ум аст. Ин арзишҳо сипас ба меъёрҳои TTE, TRE ва RMS табдил дода мешаванд.
TTE, TRE ва RMS чиро чен мекунанд?
Хатои қуллаи дандона дар манбаъ:
\[ f_{\mathrm{TTE}}=|h_1|+|h_{145}| \]
хатои решаи дандона:
\[ f_{\mathrm{TRE}}=|h_9|+|h_{153}| \]
ва RMS, ки ҳамаи нуқтаҳои намунагириро истифода мебарад:
\[ f_{\mathrm{RMS}} = \sqrt{ \frac{1}{N} \sum_{i=1}^{N}|h_i|^2 } \]
муайян шудааст.
TTE ва TRE каҷравиҳои сарҳадиро дар минтақаҳои муайяни қулла/решаи сатҳи дандона ифода мекунанд, дар ҳоле ки RMS каҷравиҳои нормалии ҳамаи нуқтаҳои намунагириро дар як бузургии умумии хато муттаҳид мекунад. Ҳамин тавр оптимизатсия метавонад на танҳо ба як нуқтаи маҳаллӣ, балки ҳам ба минтақаҳои муҳими сарҳадӣ ва ҳам ба дақиқии умумии сатҳ назар кунад.
Геометрияи фишанги омӯхташуда
| Параметр | Арзиш |
|---|---|
| Шумораи дандонаҳои пинион | 3 |
| Шумораи дандонаҳои фишанг | 60 |
| Кунҷи номиналии фишор | 20° |
| Кунҷи миёнаи спиралӣ | 60° |
| Кунҷи меҳвар | 90° |
| Офсети пинион | 30 mm |
| Паҳнои дандона | 35,8 mm |
| Масофаи қадам | 189,36 mm |
Танзимоти ибтидоии буранда ва станок
| Параметр | Сатҳи фурӯхамида | Сатҳи барҷаста |
|---|---|---|
| Радиуси буранда | 95,972 mm | 84,973 mm |
| Кунҷи профили буранда | 14° | 35° |
| Кунҷи Tilt | −4,92° | −6,86° |
| Кунҷи Swivel | 116,34° | 82,12° |
| Масофаи радиалӣ | 79,71 mm | 75,94 mm |
| Center roll position | 106,41° | 98,52° |
| Blank offset | 27,98 mm | 32,24 mm |
| Machine root angle | −3,66° | −3,48° |
| Machine center-to-back | 0,71 mm | −0,16 mm |
| Sliding base | 11,73 mm | 16,11 mm |
| Таносуби гардиш | 19,52 | 20,29 |
Таҳлили Глобалии Ҳассосияти Sobol’ дар Ин Таҳқиқот Чиро Муайян Кард?
Таҳлили глобалии ҳассосияти Sobol’ ба таври миқдорӣ муайян кард, ки вариатсияи баромад дар TTE, TRE ва RMS аз кадом параметрҳои буранда ва станок сарчашма мегирад ва илова бар таъсири алоҳидаи параметрҳо, ҳамкории параметрҳо то чӣ андоза муҳим аст; дар натиҷа \(i_{01}\), \(S_{r1}\), \(r_p\) ва \(X_1\) ҳамчун чор тағйирёбандаи муҳим барои оптимизатсия интихоб шуданд.
Мантиқи таҷзияи дисперсия
Баромади модел дар манбаъ:
\[ Y=f(\xi_1,\xi_2,\ldots,\xi_p) \]
муайян мешавад. Дисперсияи умумии баромад ба саҳмҳои параметрҳои алоҳида ва саҳмҳои муштараки ҳамкории параметрҳо таҷзия мешавад:
\[ V(Y) = \sum_{i=1}^{p} V_i + \sum_{i
Индекси Sobol-и тартиби аввал:
\[ S_i=\frac{\hat V_i}{\hat V} \]
индекси таъсири умумӣ:
\[ S_{Ti}=1-\frac{\hat V_{\sim i}}{\hat V} \]
ва фарқе, ки дар таҳқиқот ҳамчун саҳми умумии ҳамкорӣ истифода шудааст:
\[ S_{(i\sim)}=S_{Ti}-S_i \]
мебошад.
\(S_i\) саҳми дисперсияеро ифода мекунад, ки як параметр танҳо ба вуҷуд меорад, \(S_{Ti}\) бошад таъсири умумии он параметрро бо дарназардошти ҳамкориҳои он бо параметрҳои дигар нишон медиҳад. Ҳар қадар фарқи байни ин ду арзиш калон шавад, саҳми параметр тавассути ҳамкорӣ бо тағйирёбандаҳои дигар муҳимтар мегардад.
Шароити намунагирии Sobol
Азбаски модел ғайрихаттӣ ва бисёртағйирёбанда аст, ба ҷойи интегратсияи аналитикӣ намунагирии асосёфта ба Monte Carlo истифода шудааст. Ҳаҷми умумии намунаи Sobol:
\[ N=10\,000 \]
муайян шудааст.
Барои параметрҳои кунҷӣ ва хаттӣ диапазони хато умуман \([-0{,}05,+0{,}05]\), барои таносуби гардиш \(i_{01}\) бошад диапазони тангтари \([-0{,}005,+0{,}005]\) нигоҳ дошта шудааст.
Тамоюлҳои маҳаллӣ
Шаклҳои 8–10-и манбаъ нишон медиҳанд, ки дар диапазонҳои хурди хатои омӯхташуда тағйироти CGE ва MSE ба RMS, TTE ва TRE тақрибан хаттӣ ва дар самтҳои мусбат/манфӣ ба дараҷаи зиёд симметрӣ посух медиҳанд.
Каҷравиҳои радиуси буранда қавӣ мебошанд; дар ҳолати намунагиришуда RMS, TTE ва TRE мутаносибан то 9,50 µm, 41,13 µm ва 30,47 µm расидаанд. Дар муқоиса таъсири хатои кунҷи профили буранда маҳдудтар аст.
Дар байни параметрҳои MSE \(i_{01}\), \(S_{r1}\) ва \(X_1\) ба таври равшан пеш меоянд, дар ҳоле ки таъсири \(q_1\) дар сатҳи ночиз муайян шудааст.
Рейтинги умумии ҳассосият
Рейтинги ниҳоие, ки манбаъ натиҷаҳои Sobol-и тартиби аввал ва таъсири умумиро якҷо арзёбӣ кардааст:
\[ i_{01}> S_{r1}> r_p> X_1> \alpha_p\approx i_1\approx j_1\approx E_1\approx X_{M1}\approx X_{B1}> q_1 \]
мебошад.
Ин рейтинг асос медиҳад, ки ба ҷойи ворид кардани ҳамаи параметрҳо ба оптимизатсия ҳамзамон, барои коҳиш додани хароҷоти ҳисоббарорӣ ба чор тағйирёбандаи аввал тамаркуз карда шавад.
NSGA-II Хатогиҳои TTE, TRE ва RMS-ро Чӣ Гуна Якҷо Коҳиш Медиҳад?
Оптимизатсияи асосёфта ба NSGA-II комбинатсияҳои гуногуни тағйирёбандаҳои \(i_{01}\), \(S_{r1}\), \(r_p\) ва \(X_1\)-ро дар диапазонҳои иҷозатдодашудаи хато меомӯзад ва бе он ки яке аз ҳадафҳои TTE, TRE ё RMS-ро афзалияти мутлақ диҳад, ҳалли Pareto-optimal тавлид мекунад; ҳалли интихобшуда беҳбудии муштаракро байни ин се меъёри хатои сатҳи дандона ифода мекунад.
Масъалаи оптимизатсияи бисёрҳадафа
Оптимизатсия дар манбаъ чунин сохтор дорад:
\[ F(x)= \begin{cases} \min f_{\mathrm{TTE}}(x)=\mathrm{TTE}(x)\\ \min f_{\mathrm{TRE}}(x)=\mathrm{TRE}(x)\\ \min f_{\mathrm{RMS}}(x)=\mathrm{RMS}(x)\\ (x)_{\min}\leq x\leq(x)_{\max} \end{cases} \]
Диапазонҳои чор тағйирёбандаи оптимизатсия:
\[ \Delta i_{01}\in[-0{,}005,+0{,}005] \]
\[ \Delta S_{r1}\in[-0{,}05,+0{,}05]\ \mathrm{mm} \]
\[ \Delta r_p\in[-0{,}05,+0{,}05]\ \mathrm{mm} \]
\[ \Delta X_1\in[-0{,}05,+0{,}05]\ \mathrm{mm} \]
маҳдуд шудаанд.
Чаро дар манбаъ ибораҳои “standard” ва “modified” NSGA-II якҷо истифода мешаванд?
Дар ҳоле ки сарлавҳаи бахш ва натиҷаҳо усулро “standard NSGA-II” меноманд, танзимоти алгоритм популятсияи ибтидоии тасодуфии классикиро тағйир дода, оғоз бо маҷмӯи нуқтаҳои оптималӣ, guided crossover ва non-uniform mutation-ро истифода мебаранд. Аз ин рӯ, татбиқ асоси non-dominated sorting ва crowding-distance-и NSGA-II-ро нигоҳ дошта, дар операторҳои ҷустуҷӯ ва оғоз тағйироти иловагӣ дорад.
Параметрҳои NSGA-II
| Андозаи популятсия | 100 |
|---|---|
| Насли ҳадди аксар | 200 |
| Эҳтимоли Crossover | 0,9 |
| Эҳтимоли Mutation | 0,1 |
| Crowding distance | Механизми пешфарзи NSGA-II |
| Боздоштан | Дар фронти Pareto дар давоми 20 насли пайдарпай набудани беҳбудии назаррас |
| Остонаи тағйири функсияи ҳадаф | < 10−6 |
| Тухми тасодуфӣ | seed = 1 |
Фронти Pareto
| Ҳал | \(r_p\) | \(S_{r1}\) | \(X_1\) | \(i_{01}\) | RMS (µm) | TTE (µm) | TRE (µm) |
|---|---|---|---|---|---|---|---|
| 1 | 95,928 | 79,735 | 0,682 | 19,518 | 2,87 | 8,80 | 10,10 |
| 2 | 95,932 | 79,734 | 0,682 | 19,519 | 3,15 | 8,80 | 10,12 |
| 3 | 95,930 | 79,738 | 0,684 | 19,520 | 3,14 | 8,80 | 10,14 |
| 4 | 95,931 | 79,735 | 0,681 | 19,521 | 2,89 | 8,82 | 10,13 |
Манбаъ Ҳалли 1-ро ҳамчун тарҳи ниҳоӣ интихоб кардааст, зеро он аз ҷиҳати TTE, TRE ва RMS беҳтарин натиҷаи муштаракро додааст.
Ислоҳҳои параметрҳои интихобшуда
| Параметр | Пеш | Баъд | Тағйирот |
|---|---|---|---|
| Радиуси буранда | 95,972 mm | 95,928 mm | −0,044 mm |
| Масофаи радиалӣ | 79,71 mm | 79,735 mm | +0,025 mm |
| Machine center-to-back | 0,71 mm | 0,682 mm | −0,028 mm |
| Таносуби гардиш | 19,52 | 19,518 | −0,002 |
Усул ва Натиҷаҳои Таҳқиқот
Ҷараёни таҳқиқот аз оғоз то анҷом
- Бо HFT, табдилоти координатаҳои фазоӣ ва назарияи даргирӣ сатҳи назариявии дандонаи пинион сохта шуд.
- Тағйирёбандаҳои CGE ва MSE ба модел илова шуда, сатҳи хато тавлид шуд.
- Аз каҷравиҳои нормалӣ байни сатҳи назариявӣ ва сатҳи хато TTE, TRE ва RMS ҳисоб карда шуданд.
- Бо тағйироти параметрҳои алоҳида рафтори хато ва тамоюлҳои тақрибан хаттӣ омӯхта шуданд.
- Бо Sobol’ GSA-и 10.000 намуна ҳассосиятҳои тартиби аввал ва таъсири умумӣ ҳисоб карда шуданд.
- \(i_{01}\), \(S_{r1}\), \(r_p\) ва \(X_1\) ҳамчун тағйирёбандаҳои муҳими оптимизатсия интихоб шуданд.
- Бо ҷустуҷӯи бисёрҳадафаи асосёфта ба NSGA-II TTE, TRE ва RMS ҳамзамон минимизатсия шуданд.
- Аз фронти Pareto Ҳалли 1 интихоб шуда, параметрҳои муҳими коркард мувофиқи он ислоҳ шуданд.
- Пиниони истеҳсолшуда бо Gleason 350 CMM чен карда шуд.
- Хатогиҳои сатҳи дандона пеш ва баъд аз ҷуброн муқоиса шуданд.
Шабакаҳои нуқтаҳо дар моделсозӣ ва ченкунии воқеӣ
Дар модели назариявӣ шабакаи зичтари 9 × 17 = 153 нуқта истифода шудааст. Дар тасдиқи физикии CMM бошад, манбаъ мегӯяд, ки шабакаи 5 × 9 нуқта барои ифодаи дақиқии сатҳи дандона кофӣ аст.
Ин ду шабака барои як мақсад истифода намешаванд: сохтори 9 × 17 барои дақиқии модели математикии сатҳ, сохтори 5 × 9 бошад барои чен кардани сатҳи воқеии истеҳсолшуда истифода шудааст.
Системаи ченкунӣ
Дар тасдиқи физикӣ мошини ченкунии координатии Gleason 350 истифода шудааст. Пеш аз ченкунӣ зонд калибр карда шуда, каҷравии стандартии калибркунӣ:
\[ 0{,}00024\ \mathrm{mm}=0{,}24\ \mu\mathrm{m} \]
гузориш шудааст.
Дар санҷишҳои сатҳи истинод каҷравии шакли истиноди пояи меҳварӣ 0,00229 mm ва каҷравии шакли истиноди берунии радиалӣ 0,00257 mm чен карда шудааст.
Сохтори воқеии намунаи тасдиқи таҷрибавӣ
Ибораи “3 × 60 tooth gear pairs” дар бахши натиҷаҳои манбаъ набояд ба маънои 180 ҷуфти мустақили фишанг тафсир шавад. Ҷадвали 1 нишон медиҳад, ки пинион 3 ва фишанги муқобил 60 дандона дорад. Ҳамон бахш инчунин равшан мегӯяд, ки тасдиқ ба ченкуниҳои такрорӣ дар ҳамон ҷуфти фишанги истеҳсолшуда асос ёфтааст.
Ҳар як сатҳи дандона се маротиба чен карда шудааст. Ин такрорҳо такрорпазирии ченкуниро қавӣ мекунанд; аммо тағйирёбии равандро байни намунаҳои мустақили истеҳсолӣ намесанҷанд.
Ислоҳи Сатҳи Дандона дар Ченкуниҳои Физикӣ То Чӣ Андоза Беҳбудӣ Дод?
Дар тағйироти ҳадди ақали гузоришшудаи пеш/баъди ҷуброн, арзишҳои TTE, TRE ва RMS барои сатҳи фурӯхамида мутаносибан аз 35,8→8,80 µm, 33,8→10,10 µm ва 10,73→2,87 µm; барои сатҳи барҷаста бошад аз 30,8→6,70 µm, 30,80→7,70 µm ва 9,08→2,44 µm коҳиш ёфтаанд. Дар бахши хулоса инҳо барои сатҳи фурӯхамида ҳадди ақал %75,4, %70,1 ва %73,3; барои сатҳи барҷаста %78,1, %75,0 ва %73,1 беҳбудӣ гузориш шудаанд.
| Сатҳ | Метрика | Пеш (µm) | Баъд (µm) | Беҳбудии ҳадди ақали гузоришшуда дар манбаъ |
|---|---|---|---|---|
| Фурӯхамида | TTE | 35,8 | 8,80 | %75,4 |
| Фурӯхамида | TRE | 33,8 | 10,10 | %70,1 |
| Фурӯхамида | RMS | 10,73 | 2,87 | %73,3 |
| Барҷаста | TTE | 30,8 | 6,70 | %78,1 |
| Барҷаста | TRE | 30,80 | 7,70 | %75,0 |
| Барҷаста | RMS | 9,08 | 2,44 | %73,1 |
Фоизҳо арзишҳои “minimum improvement”-и дар хулосаи манбаъ овардашуда мебошанд. Агар аз рақамҳои гирдкардашудаи пеш/баъд дар ҷадвал аз нав ҳисоб карда шавад, махсусан барои TTE-и сатҳи барҷаста фарқи хеле хурди гирдкунӣ пайдо шуда метавонад; Verianla фоизи дар манбаъ нашршударо нигоҳ медорад.
Шакли 19 ва Шакли 20 чиро нишон медиҳанд?
Шакли 19-и манбаъ каҷравии намоёни байни нуқтаҳои сатҳи назариявӣ ва хатодори дандонаро пеш аз ҷуброн нишон медиҳад; Шакли 20 бошад нишон медиҳад, ки пас аз ислоҳи параметрҳои муҳим сатҳи хато ба сатҳи назариявӣ хеле наздиктар мешавад. Ин ду шакл бевоситатарин муқоисаи визуалии тасдиқи геометрии таҳқиқот мебошанд.
Шаклҳо танҳо “сатҳи зеботар”-ро нишон намедиҳанд; онҳо ҳамтои геометрии ҳамон занҷири натиҷаҳоро бо коҳишҳои ададии TTE, TRE ва RMS пешниҳод мекунанд.
Маҳдудияти Асосии Тасдиқи Таҷрибавӣ Чист?
Маҳдудияти асосии тасдиқи таҷрибавӣ ин аст, ки усули ҷуброн дар шумораи зиёди ҷуфтҳои фишанги гипоидии мустақилона истеҳсолшуда санҷида нашудааст; манбаъ дар ҳамон ҷуфти истеҳсолшуда ченкуниҳои такрории сатҳро анҷом додааст. Аз ин рӯ, усул дар геометрия ва шароити таҷрибавии интихобшуда тасдиқи қавӣ медиҳад, аммо умумисозии онро байни партияҳои истеҳсолӣ, станокҳои дигар, таносубҳои гуногуни фишанг, фарсудашавии асбоб ва шароити ҳароратӣ ҳанӯз нишон намедиҳад.
Натиҷаҳое, ки таҳқиқот дастгирӣ мекунад
| Таҳқиқот дастгирӣ мекунад | Таҳқиқот танҳо худаш дастгирӣ намекунад |
|---|---|
| CGE ва MSE якҷоя ба TTE, TRE ва RMS таъсир доранд. | Ҳамаи манбаъҳои хатои истеҳсолии омӯхтанашуда бо ҳамон модел пурра намояндагӣ шудаанд. |
| \(i_{01}\), \(S_{r1}\), \(r_p\) ва \(X_1\) барои модели интихобшудаи HRHG муҳимтарин параметрҳо мебошанд. | Ҳамон рейтинги ҳассосият дар ҳамаи геометрияҳои фишанги гипоидӣ бетағйир эътибор дорад. |
| Ҷуброни асосёфта ба Sobol + NSGA-II хатогиҳои геометрии ченшудаи сатҳи дандонаро ба таври назаррас коҳиш додааст. | Усул садо, ларзиш, самаранокӣ, умр ё устувории хастагиро ба фоизи муайян беҳтар кардааст. |
| Оптимизатсияи муштараки чор параметри интихобшуда ҳалли Pareto-ро тавлид кардааст, ки TTE, TRE ва RMS-ро коҳиш медиҳанд. | NSGA-II аз ҳамаи усулҳои имконпазири оптимизатсия бартарӣ дорад. |
| Дар пиниони воқеан истеҳсолшуда бо CMM тасдиқи пеш/баъди ҷуброн анҷом дода шудааст. | Қобилияти раванд ё такрорпазирии омории истеҳсол дар силсилаҳои калони истеҳсолӣ тасдиқ шудааст. |
Таҳқиқоти оянда
Манбаъ мегӯяд, ки ба дақиқии сатҳи дандона, ғайр аз каҷравиҳои танзими станок, хатогиҳои васлкунӣ, деформатсияи ҳароратӣ ва тағйироти шароити кор низ таъсир мерасонанд. Дар таҳқиқоти оянда пешниҳод мешавад, ки ин манбаъҳои хато ба таҳлили васеътари ҳассосият ва стратегияҳои ҳадафманди ислоҳ илова карда шаванд.
Ёддошт оид ба Манбаъ ва Усул
| Унвони аслӣ | Multi-Error Collaborative Tooth Surface Modification of High Reduction Ratio Hypoid Gears Considering Cutter and Machine Tool Errors |
|---|---|
| Муаллифон | Jun Li; Zhonghou Wang; Yunlong Wu |
| Муаллифи масъул | Zhonghou Wang |
| Муассиса | School of Mechanical Engineering, University of Shanghai for Science and Technology, Shanghai 200093, China |
| DOI | 10.3390/machines14070792 |
| Маҷалла | Machines |
| Нашриёт | MDPI, Basel, Switzerland |
| Ҷилд / шумора / мақола | 14 / 7 / 792 |
| Навъи манбаъ | Article; моделсозии математикӣ, таҳлили глобалии ҳассосият, оптимизатсияи бисёрҳадафа ва тасдиқи физикии CMM |
| Санаи қабул | 29 Май 2026 |
| Бознигарӣ | 5 Июл 2026 |
| Қабул | 12 Июл 2026 |
| Нашр | 13 Июл 2026 |
| Баррасии ҳамтоён | Мақолаи маҷаллаи баррасишуда |
| Иҷозатнома | Creative Commons Attribution 4.0 International (CC BY 4.0) |
| Маблағгузорӣ | Муаллифон гузориш додаанд, ки барои таҳқиқот, муаллифӣ ва нашр дастгирии молиявӣ нагирифтаанд. |
| Дастрасии маълумот | Манбаъ хабар медиҳад, ки таҳқиқот ба дастгирии алоҳидаи маълумоти таҳқиқотӣ ниёз надорад; анбори берунии маълумот ё маҷмӯи хоми ченкунии зеркашишаванда пешниҳод намекунад. |
| Бархӯрди манфиатҳо | Муаллифон бархӯрди манфиатҳоро гузориш надодаанд. |
Саҳми муаллифон: Ҳар се муаллиф ба ғоя ва тарҳи таҳқиқот саҳм гузоштаанд. Ҷамъоварӣ ва таҳлили маълумотро Jun Li ва Yunlong Wu анҷом додаанд. Лоиҳаи аввалро Jun Li навиштааст; ҳамаи муаллифон, аз ҷумла Zhonghou Wang ва Yunlong Wu, версияҳои қаблиро арзёбӣ карда, версияи ниҳоии нашршударо тасдиқ кардаанд.
Маҳдудияти методологӣ: Тасдиқи физикӣ ба ченкуниҳои такрории ҳамон ҷуфти фишанги истеҳсолшуда асос меёбад. Ин тарҳи таҷриба такрорпазирии ченкуниро нишон медиҳад, аммо тағйирёбиро байни партияҳои мустақили истеҳсолӣ намесанҷад.
Маҳдудияти самаранокӣ: Дар таҳқиқот геометрияи сатҳи дандонаи TTE, TRE ва RMS чен карда шудааст. Барои садои трансмиссия, ларзиш, хатои трансмиссия, самаранокӣ, умри хастагӣ ё устувории дарозмуддат натиҷаи мустақими таҷрибавӣ гузориш нашудааст.
Ёддошти истилоҳоти алгоритм: Манбаъ дар баъзе бахшҳо “standard NSGA-II” ва дар тавсифи усул “modified NSGA-II-based” ибораҳоро истифода мебарад. Татбиқ оғоз кардани популятсия бо маҷмӯи нуқтаҳои оптималӣ, guided crossover ва non-uniform mutation-ро дар бар мегирад; аз ин рӯ, фарқи истилоҳот бояд нигоҳ дошта шавад.
Ёддошт оид ба шумораи намунаҳо: Ибораи “3 × 60 tooth gear pairs” дар бахши натиҷаҳо набояд ҳамчун шумораи ҷуфтҳои мустақили фишанг тафсир шавад. Ҷадвали 1 нишон медиҳад, ки пинион 3 ва фишанг 60 дандона дорад; бахши натиҷаҳо бошад нишон медиҳад, ки тасдиқ дар ҳамон ҷуфти истеҳсолшуда анҷом дода шудааст.
Азнавкашии визуалӣ: Барои Verianla визуалҳои аслии мувофиқтарин раванди моделсозии сатҳи дандона аз абри нуқтаҳои 9 × 17, рейтинги ҳассосияти Sobol, занҷири раванд аз чор параметри муҳим то оптимизатсияи NSGA-II ва муқоисаи пеш–баъди ҷуброни TTE/TRE/RMS мебошанд. Ба ҷойи скриншоти шаклҳои манбаъ, схемаҳои мустақиле, ки аз маълумоти манбаъ аз нав кашида шудаанд, афзал дониста шаванд.
